Sambungan berpelindung dan tidak berpelindung adalah dua jenis sambungan yang paling menonjol dalam hal distribusi daya tegangan menengah. Dan bagi sebagian besar insinyur dan profesional kelistrikan, selalu ada pilihan yang harus diambil terkait keduanya dan opsi yang sesuai untuk proyek mereka.
Tapi, manakah di antara keduanya yang paling berhasil? Dan kapan Anda harus membuat perbedaan? Mari kita lihat kedua opsi di artikel ini untuk menjawab pertanyaan-pertanyaan menarik ini.
Dalam panduan sambungan listrik, konektor berpelindung yang dapat dipisahkan adalah aksesori untuk kabel MV yang dibuat dengan layar konduktif eksternal. Layar ini menutupi seluruh badan konektor, memberikan potensi bumi yang stabil untuk permukaan luar dan memberikan bentuk yang aman untuk disentuh.
Untuk sebagian besar aplikasi, Anda akan menemukan bahwa layar tambahan menyediakan beberapa fungsi inti untuk konektor yang disaring. Ini termasuk:
Pengoperasian yang aman untuk disentuh, yang mencegah kontak yang tidak disengaja dengan komponen aktif apa pun dengan menjaga permukaan luar tetap pada potensial tanah
Menyamakan potensi listrik di sekitar konektor, sehingga Anda dapat mengurangi risiko pelepasan sebagian
Memungkinkan Anda memasang beberapa konektor yang disaring secara berdekatan
Konektor berpelindung tersedia dalam dua desain utama, yaitu konektor siku (Tipe A/B) dan konektor T. Konektor siku sangat menonjol untuk terminasi switchgear kompak dan aplikasi pemecah beban, sementara Anda dapat menemukan konektor T dalam aplikasi deadbreak di mana Anda perlu memutar atau mencabang beberapa sirkuit kabel.
Di sisi lain dari perdebatan konektor yang dapat dipisahkan yang disaring dan tidak disaring, kami memiliki konektor yang tidak disaring. Juga digunakan untuk kabel MV, konektor ini tidak memiliki layar luar yang konduktif dalam desainnya. Hal ini berarti bahwa permukaannya dapat mengekspos komponen berenergi, sehingga memerlukan kehati-hatian ekstra saat menangani dan memasang.
Konektor yang dapat dipisahkan dan tidak disaring biasanya ditemukan di sistem MV lama, dan sebagian besar digunakan pada alat yang memerlukan akses terkontrol untuk lingkungan instalasinya.
Beberapa fitur utama dari konektor ini meliputi:
Perlunya jarak insulasi dan jarak bebas udara, dimana oknenktor perlu dipasang jauh dari komponen aktif lainnya dan permukaan ground
Sebagian besar digunakan di area dalam ruangan dan akses terbatas di mana langkah-langkah keselamatan diterapkan
Adanya potensi di permukaan luar, membuat kontak langsung berpotensi membahayakan
Sekarang, mari beralih ke panduan konektor yang disaring dan tidak disaring. Kedua pilihan tersebut sangat mirip, namun perbedaan dalam susunannya dapat menyebabkan beberapa perbedaan. Mari kita lihat bagaimana mereka saling berhadapan.
Dalam hal sambungan listrik, salah satu faktor terpenting adalah keselamatan. Dan di bagian depan ini, konektor berpelindung mengambil keunggulan.
Bentuk konektor berpelindung dilengkapi dengan layar luar konduktif yang menjaga permukaan tetap potensial bumi. Artinya, Anda dapat menyentuh permukaannya, dan risiko kontak yang tidak disengaja juga jauh lebih rendah.
Bandingkan dengan konektor yang tidak disekat, yang dapat menyebabkan beberapa bagian mendapat energi. Bekerja dengan mereka memerlukan banyak kehati-hatian, serta jarak untuk memastikan keamanan yang tepat.
Anda sebagian besar akan menemukan konektor berpelindung dalam instalasi kompak di dalam ruangan. Pikirkan trafo, RMU, gardu induk, dan sejenisnya. Di lingkungan seperti itu, Anda dapat memasang beberapa konektor secara bersamaan tanpa takut akan bahaya apa pun.
Untuk konektor tanpa sekat , kami sarankan untuk menempatkannya di lingkungan luar ruangan di mana Anda memiliki ruang dan jarak yang cukup untuk mengurangi bahaya dan mengoptimalkan masa pakainya.
Konektor berpelindung hadir dengan bentuk yang lebih kompak yang dapat dengan mudah dipasang di tata letak yang padat tanpa mempengaruhi profil keamanannya. Di sisi lain, Anda memerlukan celah udara tambahan dan jarak insulasi yang cukup untuk konektor tanpa pelindung.
Jadi, jika Anda bekerja di ruang terbatas, Anda mungkin ingin memilih konektor berpelindung.
Desain konektor berpelindung menjadikannya lebih aman dan mudah untuk pengujian. Mereka memiliki permukaan luar yang dapat disentuh, dan desain ini juga mengurangi risiko pelepasan sebagian.
Tentu saja, ini tidak berarti bahwa Anda tidak dapat menguji konektor yang tidak disaring juga - Anda hanya perlu memastikan untuk menerapkan langkah-langkah keselamatan yang tepat dan menghindari kontak dengan bagian aktif.
Jika, seperti kebanyakan profesional, Anda mengkhawatirkan biaya, Anda mungkin ingin menggunakan konektor tanpa saringan. Varian yang disaring biasanya lebih mahal, sebagian besar berkat tambahan layar konduktif dan beberapa pilihan material lainnya.
Meskipun demikian, kami tidak menyarankan Anda menentukan pilihan hanya berdasarkan biaya. Seperti yang telah kami sebutkan, konektor yang tidak disaring biasanya memiliki risiko keamanan yang lebih tinggi, dan sebagian besar dibuat untuk sistem lama. Jadi, ada juga kontra dalam hal ini.
Konektor berpelindung biasanya digunakan dalam instalasi modern seperti RMU dalam ruangan, trafo yang dipasang pada bantalan, dan gardu induk kompak, khususnya di area dengan aktivitas manusia. Konektor yang tidak disaring lebih umum terjadi pada instalasi lama, gardu induk luar ruangan, atau jenis peralatan tertentu yang akses terkontrolnya terjamin.
Konektor yang disaring dan tidak disaring biasanya diberi peringkat untuk sistem antara 6kV dan 36kV. Anda dapat menemukan konektor berpelindung pada konektor siku dan T, yang ideal untuk tata letak ringkas. Di sisi lain, desain konektor tanpa saringan biasanya lebih sederhana karena sebagian besar berasal dari sistem lama.
Seperti yang telah kami sebutkan, konektor berpelindung sebagian besar digunakan untuk keamanan dan keandalannya. Para profesional juga menghargai pemasangannya yang ringkas, sehingga cocok untuk aplikasi spesifik seperti:
Bekerja di RMU dan gardu induk kompak, di mana Anda perlu menyatukan beberapa sambungan
Switchgear luar ruangan, di mana Anda memerlukan aplikasi yang aman untuk disentuh
Pabrik industri yang membutuhkan keandalan optimal dan akses terhadap komponen berenergi
Trafo yang dipasang pada bantalan dan jenis switchgear tertutup lainnya
Interkoneksi untuk pembangkit listrik tenaga surya dan angin, yang memerlukan keandalan dan paparan terhadap lingkungan
Jaringan kabel bawah tanah, serta pusat distribusi perkotaan yang padat
Sedangkan untuk konektor tanpa saringan , Anda kebanyakan menggunakannya dalam instalasi di mana Anda dapat mengatur keselamatan dengan menjaga jarak dan akses. Beberapa aplikasi tersebut antara lain:
Gardu induk lama dibangun sebelum munculnya teknologi penyaringan
Instalasi dengan jarak yang cukup antara bagian yang diberi energi
Lingkungan dalam ruangan dengan kontaminasi rendah sehingga Anda tidak perlu terlalu mengkhawatirkan keselamatan sentuhan
Peralatan yang dibuat untuk bushing antarmuka tanpa saringan, karena lebih kompatibel dengan konektor

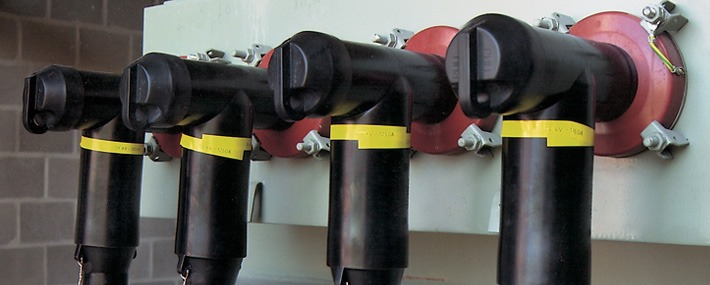

Jadi, sekarang setelah Anda memahami bagaimana kedua konektor saling melengkapi, mari kita periksa beberapa hal yang dapat Anda pertimbangkan saat memilih di antara keduanya secara keseluruhan:
Pertama, Anda ingin menentukan di mana Anda memasang konektor serta tingkat kontrol akses. Konektor berpelindung berfungsi dengan baik untuk lingkungan dalam ruangan, namun kami tidak menyarankan penggunaan konektor tidak berpelindung di mana pun di dalam ruangan.
Jika area pemasangan sensitif dan mudah diakses, konektor berpelindung adalah pilihan ideal. Hal terakhir yang Anda inginkan adalah akses yang tidak disengaja, jadi selalu utamakan keselamatan di atas segalanya
Konektor berpelindung berfungsi lebih baik untuk pemasangan ringkas di mana Anda tidak memiliki banyak ruang. Di sisi lain, kami hanya menyarankan penggunaan konektor tanpa saringan jika Anda memasangnya di area yang memiliki cukup ruang.
Periksa kompatibilitas konektornya. Misalnya, konektor berpelindung biasanya menggunakan antarmuka Tipe A/B/C, sedangkan konektor tidak berpelindung berfungsi lebih baik dengan standar lama.
Konektor yang disaring dan tidak disaring serupa dalam banyak hal. Namun, perbedaan dalam bentuk mereka dapat dengan mudah membuat perbedaan jika Anda mempertimbangkannya juga.
Untuk membuat pilihan yang tepat, ingatlah untuk mengikuti pedoman kami dan memprioritaskan keselamatan dan efisiensi di atas segalanya. Jika Anda membutuhkan bantuan lebih lanjut, jangan ragu untuk menghubungi kami di Haivol Electrical.
