Cara Memasang Kit Terminasi Kabel MV dengan Aksesori Cold-Shrinkable

Dalam hal memastikan sambungan daya yang andal, terminasi kabel MV sangat kompatibel dengan teknologi cold shrink, terutama karena desainnya, yang memungkinkannya disesuaikan dengan berbagai ukuran kabel.

Namun, saat memasang kit terminasi kabel MV dengan komponen yang dapat menyusut dingin, sangat penting untuk berhati-hati agar terhindar dari masalah sirkuit. Dalam panduan ini, kita akan melihat proses instalasi yang benar menggunakan alat penyusut cod ini.

Memahami Kit Penghentian Cold-Shrinkable

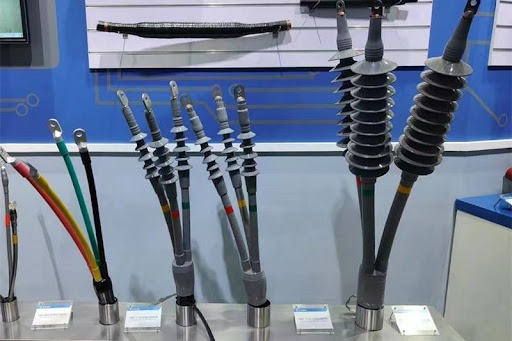

Kit terminasi cold-shrinkable adalah komponen listrik yang digunakan untuk mengisolasi dan menyelesaikan ujung kabel MV. Mereka bekerja terutama dengan kabel dengan tegangan antara 6kV dan 36 kV, dan dilengkapi dengan komponen seperti:

• Tabung pengontrol stres

• Tabung pelacak semut

• Tabung isolasi

• Pita penyegel atau damar wangi

• Tabung penyusut dingin

Dalam hal cara kerjanya, teknologi cold-shrink memasok tabung dengan inti yang dapat dilepas dan diperluas sebelumnya. Saat Anda menarik inti keluar, materialnya menyusut membentuk segel yang kokoh dan konsisten di sekeliling kabel.

Komponen-komponen ini lebih disukai daripada kit heat shrink karena Anda tidak memerlukan obor gas untuk menggunakannya. Artinya, Anda tidak menghadapi risiko panas berlebih atau bahaya kebakaran. Pada saat yang sama, kit penyusut dingin menawarkan penyusutan yang lebih konsisten, risiko kerusakan yang lebih rendah akibat suhu ekstrem, dan proses pemasangan yang relatif lebih mudah di ruang tertutup.

Alat dan Bahan yang Dibutuhkan untuk Memasang Calbe Termination Kit

Sekarang setelah kita memahami hubungan antara kit terminasi kabel MV dan aksesori yang dapat menyusut dingin, mari kita periksa bahan yang Anda perlukan agar proses pemasangan ini dapat berjalan tanpa hambatan.

• APD: Anda tidak dapat melakukan proses instalasi tanpa alat pelindung. Jadi, belilah sarung tangan berinsulasi dan pakaian tahan api agar Anda tetap aman.

• Peralatan standar: Untuk peralatan instalasi standar, dapatkan perangkat crimping, alat untuk melepas inti, sikat kawat, pengupas kabel, dan tisu pembersih untuk mempersiapkan dan merakit terminasi.

• Aksesori kit: Anda memerlukan damar wangi penyegel, bahan pengontrol tegangan, tabung penyusut dingin, dan lug kabel yang disertakan dengan kit terminasi itu sendiri.

• Alat opsional namun berguna: Meskipun tidak terlalu diperlukan, Anda memerlukan kunci torsi untuk mengencangkan lug dengan benar, serta penguji insulasi untuk melakukan pemeriksaan setelah proses selesai.

Panduan Pemasangan Kit Pemutusan Kabel

Jadi, panggungnya sudah diatur. Kami memiliki semua yang diperlukan untuk memasang kit terminasi kabel MV, jadi mari kita mulai prosesnya

Pemeriksaan Pra-Instalasi

Sebelum Anda benar-benar memasang kit terminasi kabel MV, Anda perlu memastikan beberapa pemeriksaan penting. Berikut adalah beberapa petunjuk yang perlu dipertimbangkan:

Verifikasi jenis kabel

Pertama, periksa apakah kabel tersebut merupakan kabel inti tunggal atau kabel tiga inti. Anda juga ingin memeriksa bahan insulasi, karena cold-shrink kit biasanya dibuat agar sesuai dengan konstruksi tertentu. Hal terakhir yang Anda inginkan adalah menggunakan bahan insulasi yang salah karena dapat menyebabkan masalah pengendalian stres.

Konfirmasikan kompatibilitas kit terminasi

Anda perlu memastikan kecocokan antara kit dan peringkat tegangan kabel serta ukuran fisik. Untungnya, pabrikan harus menyediakan bagan untuk membantu dalam hal ini, sehingga Anda dapat memeriksanya.

Periksa ujung kabel

Waspadai tanda-tanda kotoran, masuknya uap air, kerusakan mekanis, atau bahkan pembengkakan pada ujung kabel. Jika Anda melihat adanya cacat, hal ini dapat mengganggu penghentian dan menyebabkan kegagalan atau pelepasan sebagian.

Periksa kondisi lingkungan

Seluruh proses pemasangan harus dilakukan di lingkungan yang bersih dan kering serta bebas debu.

Proses Instalasi Langkah demi Langkah

1. Persiapan Kabel

Tandai panjang strip

Lihat lembar data pabrikan untuk mengetahui panjang potongan yang tepat untuk layar, selubung luar, dan lainnya. Keakuratan ini penting untuk memastikan kesesuaian yang tepat.

Lepaskan selubung luarnya

Potong selubung luar dengan hati-hati tanpa merusak lapisan logam. Tindakan terkendali ini menjaga integritas listrik dan mekanik kabel.

Bersihkan isolasi

Dapatkan lap pelarut yang sesuai untuk menghilangkan debu dan lemak dari insulasi yang terbuka. Ini menghasilkan permukaan bersih yang memberikan daya rekat yang tepat.

2. Memasang Lug

Pengupasan isolasi

Potong insulasi kabel dengan panjang yang sesuai untuk paparan konduktor. Ingatlah untuk setepat mungkin di sini.

Bersihkan konduktor

Sekali lagi, bersihkan untaian konduktor dengan sikat kawat untuk menghilangkan sisa oksidasi.

Pilih lug yang benar

Jenis dan ukuran konduktor harus sesuai dengan ukuran lug. Ketidakcocokan akan menyebabkan kompresi yang buruk dan bahkan dapat menyebabkan panas berlebih.

Jepit lugnya

Dengan alat crimping dan die yang tepat, Anda akan dapat membuat sambungan yang andal dan resistansi rendah.

Periksa crimpnya

Setelah crimp selesai, periksa untuk memastikan semua tanda ada dan tidak ada retakan.

3. Aplikasi Pengendalian Stres

Mengapa Anda membutuhkan pengendalian stres?

Inilah hal tentang level MV - titik di mana ujung insulasi akan mengalami banyak tekanan. Mastik atau tabung pengontrol stres akan menyebarkan stres ini secara merata, sehingga Anda dapat mencegah kerusakan apa pun.

Menerapkan bahan pengontrol stres

Anda hanya perlu menggeser tabung pengatur tegangan untuk membentuk damar wangi yang akurat nantinya. Pastikan juga cakupannya seragam, dengan tumpang tindih yang tepat pada isolasi dan pengurangan layar. Juga, pastikan tabung sudah berada di tengah sebelum Anda melanjutkan.

4. Memasang Tabung Insulasi Cold-Shrink

Posisikan tabung

Letakkan tabung yang telah diperluas sebelumnya di atas area terminasi dan pastikan tanda penyelarasan sesuai dengan posisi yang disarankan.

Hapus intinya

Tarik inti bagian dalam dan lihat tabung menyusut secara merata saat terlepas. Ini akan membentuk penghalang isolasi, tetapi ingat juga untuk memastikan bahwa tabung tetap berada di tengah dan tidak bergeser di sepanjang kabel selama penyusutan.

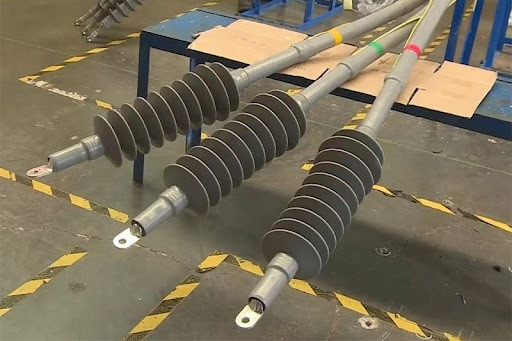

5. Pemasangan Tabung Outdoor / Anti Tracking (Terminasi Outdoor)

Apa yang dilakukan tabung anti-pelacakan

Penghentian di luar ruangan memerlukan ketahanan ekstra terhadap kelembapan, sinar UV, dan polutan lainnya. Untuk memastikan hal ini, Anda memerlukan tabung anti-pelacakan.

Cara memasang tabung anti pelacakan

Yang harus Anda lakukan adalah menggeser tabung ke posisi yang tepat dan mengeluarkan inti untuk menutup rapat. Anda juga dapat merujuk pada petunjuk produsen untuk mendapatkan cakupan yang tepat.

Jika Anda memerlukan penyegelan ekstra, Anda dapat menambahkan selotip di bagian dasarnya - terutama untuk pemasangan yang dilakukan di lingkungan yang keras.

Pemeriksaan dan Pengujian Pasca Instalasi

Setelah penginstalan selesai, sebaiknya lakukan beberapa langkah kontrol kualitas agar lebih aman:

Inspeksi visual

Pastikan semua komponen Anda menyusut dengan benar, sejajar, dan bebas dari paparan.

Pemeriksaan mekanis

Anda juga ingin memastikan lug telah dikerutkan dengan benar dan diamankan ke terminal peralatan.

Pengujian ketahanan isolasi

Dengan penguji insulasi, pastikan resistansi insulasi ideal. Pastikan katup berada dalam kisaran yang dapat diterima untuk jenis kabel dan juga kelas voltase.

Pastikan dokumentasi yang tepat

Simpan catatan akurat tentang hal-hal seperti jenis terminasi, ukuran kabel, dan hasil semua pengujian. Untuk pemecahan masalah dan pemeliharaan, dokumen-dokumen ini akan diperlukan.

Kesalahan Umum yang Harus Dihindari Selama Proses Instalasi

Bahkan dalam lingkungan paling profesional sekalipun, penting untuk menghindari kesalahan tertentu yang dapat membahayakan keandalan pemutusan hubungan kerja Anda. Berikut beberapa yang perlu diperhatikan:

Panjang strip salah

Jika layar, insulasi, atau selubung tidak memiliki panjang yang sesuai, Anda tidak akan bisa mendapatkan komponen terminasi yang cocok.

Merusak isolasi kabel

Pastikan untuk tidak memotong, menggores, atau menggores insulasi secara tidak sengaja saat melepas sarungnya. Hal ini dapat menciptakan titik lemah dan bahkan pelepasan sebagian dari waktu ke waktu.

Crimping yang buruk

Masalah seperti ikatan crimping yang tidak efisien dan kompresi yang buruk dapat menyebabkan sambungan dengan resistansi tinggi sehingga akan menjadi terlalu panas saat bekerja.

Tips Perawatan & Pemecahan Masalah Kit Pemutusan Kabel

Pada dasarnya, kit terminasi kabel MV dibuat agar tidak memerlukan banyak perawatan. Namun, tetap penting untuk memastikan inspeksi berkala untuk mengidentifikasi dan mengatasi tanda-tanda kerusakan.

Pedoman Inspeksi Rutin

• Selalu periksa kontaminasi atau perubahan permukaan dalam penghentian

• Terminasi luar ruangan Anda juga harus diperiksa untuk mengetahui adanya polusi, penumpukan debu, dan elemen eksternal lainnya

• Semua komponen harus tetap berada di tempatnya tanpa tekanan mekanis

Rekomendasi Penggantian

• Jika ada penghentian yang menunjukkan jejak atau akses kelembapan, kami sarankan untuk menggantinya seluruhnya daripada memperbaikinya.

• Anda mungkin perlu melakukan pemeriksaan yang lebih luas setelah Anda melihat pemutusan yang berbeda di sirkuit yang sama menunjukkan tanda-tanda kerusakan yang serupa

• Ingatlah untuk hanya mengganti komponen berdasarkan spesifikasi pabrikan

Kesimpulan

Meskipun kelihatannya mudah, proses pemasangan kit terminasi kabel MV merupakan proses rumit yang memerlukan banyak kehati-hatian. Namun, dengan alat yang tepat, dan dengan mengikuti langkah-langkah yang kami uraikan, Anda akan dapat menikmati proses yang lancar.

Untuk mempelajari lebih lanjut tentang kit terminasi kabel MV, jangan ragu untuk menghubungi kami di Haivol Electrical.
