Jika Anda pernah mengerjakan proyek yang mengharuskan Anda menyambungkan dua kabel, kemungkinan besar Anda harus mengerjakan sambungan kabel. Komponen-komponen ini berperan besar dalam menjaga aliran listrik tetap mengalir ketika kabel putus, dan fungsinya sangat penting untuk memastikan integritas sambungan Anda.
Pada artikel ini, kita akan melihat sekilas sambungan kabel, jenis yang tersedia, dan bagaimana Anda dapat membuat pilihan yang tepat saat mengambil keputusan.

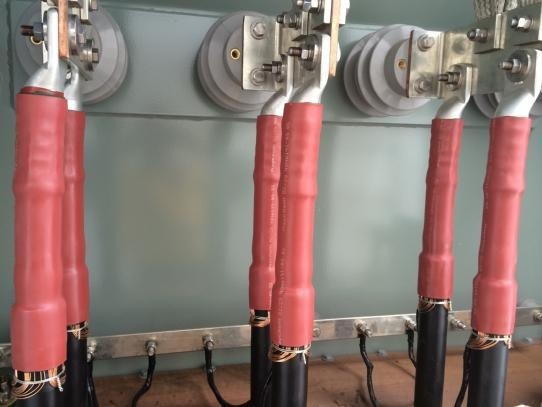

Secara sederhana, sambungan kabel adalah komponen sambungan listrik yang terbentuk ketika dua atau lebih kabel listrik disatukan secara fisik.
Mengingat sambungan fisik ini dapat memberikan hasil yang berbeda-beda, tugas sambungan kabel adalah memastikan listrik mengalir secara terus menerus dan aman. Kebanyakan sambungan kabel digunakan ketika Anda perlu mencabangkan atau memanjangkan kabel, terutama dalam bidang telekomunikasi, distribusi listrik, atau aplikasi industri.
Sambungan kabel berkualitas tinggi sangat disukai karena dapat menjalankan beberapa fungsi penting, termasuk yang berikut:
Memastikan Kontinuitas dengan Insulasi: Sambungan yang ideal menjaga arus tetap mengalir sekaligus menjaga integritas insulasi untuk mencegah kebocoran.
Memperluas Jalur Kabel: Sambungan kabel juga menjaga agar kabel tetap terhubung setiap kali jarak isolasi yang diperlukan menjadi terlalu jauh untuk kabel yang tersedia.
Memperbaiki Kerusakan Kabel: Jika Anda melihat ada bagian kabel yang rusak, Anda dapat menggunakan sambungan kabel untuk memulihkannya tanpa harus mengganti semuanya.
Melindungi Kabel: Sambungan kabel modern hadir dengan fitur yang memungkinkannya menahan ketegangan dan tekanan fisik dalam jumlah besar.
Untuk benar-benar memahami jenis sambungan kabel yang tersedia, pertama-tama kita harus mengelompokkan komponen-komponen ini berdasarkan klasifikasi tertentu:
Saat mempertimbangkan tingkat voltase yang perlu diatasi oleh sambungan, kita dapat membaginya menjadi berikut ini:
Sambungan kabel ini sebagian besar digunakan untuk sistem yang tidak melebihi 1 kV. Untuk kabel perumahan dan jaringan distribusi tegangan rendah, ini sempurna.
Ini adalah sambungan kabel yang dibangun untuk menangani jaringan antara 1 kV dan 33 kV. Mereka memberikan peningkatan isolasi dan kontrol stres, serta teknik penyegelan yang lebih baik.
Kemudian, kami memiliki sambungan kabel yang beroperasi pada sistem transmisi daya dengan permintaan tinggi yang memiliki tegangan jauh di atas 33 kV. Sambungan kabel ini dilengkapi dengan bahan insulasi yang lebih baik, kemampuan untuk menghilangkan stres, dan proses pemasangan yang akurat yang membantunya menangani beban listrik yang sangat besar ini.
Di sini, Anda memiliki dua kategori utama untuk dipertimbangkan:
Sambungan ini digunakan pada kabel yang dipasang pada kabel dan ruangan tinggi lainnya. Karena lokasinya, penting agar mereka tahan terhadap paparan sinar matahari, hujan, angin, dan perubahan suhu yang cepat.
Kebalikan dari kabel di atas, sambungan kabel bawah tanah terkubur di bawah tanah. Oleh karena itu, mereka membutuhkan pencegahan kelembaban yang optimal dan ketahanan terhadap tekanan dan bahan kimia di dalam tanah.
Terakhir, kita dapat mengklasifikasikan sambungan kabel berdasarkan bahan konduktornya:
Untuk kabel dengan konduktor tembaga, sambungan ini sempurna. Mereka memberikan konduktivitas yang mengesankan, serta kekuatan mekanis yang diperlukan untuk menangani jaringan tugas berat.
Sambungan kabel yang digunakan dengan konduktor aluminium memerlukan teknik penyambungan dan senyawa khusus yang dapat menahan oksidasi dan menjaga stabilitas kontak setiap saat.
Selama bertahun-tahun, berbagai jenis sambungan kabel telah dikembangkan sebagai respons terhadap perubahan permintaan pembangkit listrik. Di bagian ini, kita akan melihat lebih dekat jenis-jenis utama sambungan kabel, serta apa yang membuat setiap opsi unik.
Untuk memulainya, mari kita pertimbangkan sambungan lurus. Dikenal oleh beberapa orang sebagai sambungan inline, ini adalah jenis sambungan kabel yang paling umum. Mereka dibuat untuk menghubungkan dua ujung kabel dalam jalur lurus, dan sebagian besar digunakan untuk memperpanjang panjang kabel yang sudah ada atau memperbaiki bagian yang rusak tanpa perlu membeli kabel baru.
Pada dasarnya, sambungan kabel lurus dibuat untuk:
Pastikan kontinuitas sambungan listrik.
Kembalikan tingkat isolasi ke tingkat kabel aslinya.
Proyek melawan lingkungan dan efek ketegangan
Dimana Mereka Digunakan:
Sambungan lurus banyak digunakan pada sistem distribusi tegangan rendah dan menengah. Anda juga dapat menemukannya di sistem tenaga industri, proyek penerangan jalan, dan banyak lagi. Anda dapat menggunakannya untuk saluran listrik bawah tanah dan overhead dan mengandalkannya untuk memberikan penggunaan yang lancar dalam jarak jauh.
Cabang atau sambungan T memiliki desain unik yang memungkinkan Anda menyambungkan saluran kabel baru langsung ke pengumpan utama yang sudah ada. Skema ini menciptakan sambungan cabang dengan bentuk 'T', sehingga memberi nama sambungan tersebut dan memungkinkan Anda mendistribusikan daya listrik ke lokasi berbeda, semuanya dari sumber yang sama.
Dengan sambungan T, Anda dapat:
Pastikan fleksibilitas dalam perluasan jaringan
Memberikan distribusi daya ke berbagai arah
Dapatkan isolasi yang kokoh dan kurangi kerugian listrik saat Anda melakukan percabangan dari sirkuit beban tinggi
Sambungan ini terkenal dalam jaringan distribusi listrik, khususnya di lingkungan perkotaan di mana Anda perlu menyalurkan listrik ke gedung, utilitas, dan gardu induk lainnya.
Sambungan transisi dibuat khusus untuk menyambungkan kabel yang memiliki jenis insulasi atau konstruksi berbeda. Misalnya, ketika Anda perlu menyambungkan kabel Cross-Linked Polyethylene (XPLE) ke kabel Paper-Insulated, Lead-Covered (PILC), sambungan inilah yang ingin Anda gunakan.
Berkat desainnya yang unik, sambungan transisi membantu mengelola berbagai sifat insulasi dengan baik dan menawarkan perangkat pengontrol tegangan pada medan listrik. Sambungan ini juga berfokus pada pengurangan masuknya kelembapan dan interaksi kimia antar material.
Adapun penerapannya, sambungan transisi dapat digunakan untuk:
Tingkatkan jaringan listrik, terutama ketika Anda tidak bisa mengganti semua kabel sekaligus
Integrasikan kabel modern dengan infrastruktur kelistrikan lama
Modernisasi jaringan HV dan MV
Ini pada dasarnya adalah sambungan kabel tradisional yang diisi dengan resin atau senyawa isolasi seperti gel untuk mencegah masuknya uap air ke dalam sambungan. Mereka sangat tahan lembab, dengan desain sederhana yang masih berfungsi dengan baik di lingkungan basah.
Dalam hal penerapannya, kami melihat sambungan insulasi ini digunakan dalam:
Koneksi telekomunikasi
Instalasi listrik bawah tanah
Lingkungan yang rawan banjir
Sambungan panas menyusut adalah salah satu jenis sambungan kabel yang paling umum di dunia saat ini. Sambungan ini menggunakan pipa khusus yang membentuk penyusutan ketat di sekitar kabel segera setelah Anda memberikan panas, sehingga Anda memiliki segel pelindung yang stabil yang mencegah masuknya benda asing.
Pada sambungan penyusut panas, Anda dapat memiliki komponen seperti tabung insulasi panas menyusut, jaket pelindung di bagian luar, tabung pengontrol tegangan, dan bahkan crimp konduktif. Dengan build ini, Anda mendapatkan keuntungan sebagai berikut:
Penyegelan dan isolasi optimal
Ketahanan yang kuat terhadap elemen lingkungan, mulai dari kelembapan hingga sinar UV dan banyak lagi
Bentuk ringan yang dapat Anda bawa dengan mudah
Lebih baik lagi, sambungan penyusut panas berfungsi baik pada instalasi di dalam maupun di luar ruangan. Teknisi menyukainya karena mudah dipasang, dan mereka menggunakannya mulai dari proyek bawah tanah hingga gardu distribusi dan banyak lagi.
Kami juga memiliki sambungan cold-shrink, yang menawarkan alternatif yang lebih aman dan kontemporer dibandingkan sambungan heat shrink. Sambungan ini terbuat dari tabung elastis yang ditahan oleh sebuah inti. Saat Anda menarik inti keluar, seluruh tabung menyusut secara alami ke dalam kabel, artinya Anda tidak memerlukan panas tambahan.
Dengan bentukan ini, sambungan cold shrink menyediakan:
Tidak perlu sumber panas atau nyala api terbuka
Sangat cocok untuk lingkungan berbahaya
Lebih cepat dan lebih konsisten dalam instalasi
Dimana Mereka Digunakan:
Anda kebanyakan menggunakan sambungan penyusut dingin dalam instalasi di mana Anda tidak dapat menggunakan alat panas karena peraturan keselamatan. Anda juga dapat menggunakannya di lingkungan yang sangat dingin dimana sambungan heat shrink tidak begitu praktis. Jadi, segala sesuatu mulai dari tambang hingga fasilitas petrokimia dan lainnya termasuk dalam kategori ini.
Dengan sambungan poliuretan dan resin, Anda mengambil sambungan dan menempatkannya dalam cetakan. Kemudian, Anda mengisinya dengan resin isolasi kuat yang membentuk lapisan pelindung di sekitar sambungan setelah proses pengawetan berlangsung.
Bangunan ini menguntungkan karena:
Ini sangat kuat
Ini dapat bekerja dalam kondisi abrasif yang berbeda
Ini sangat tahan terhadap kelembaban dan bentuk tekanan eksternal lainnya
Aplikasi Umum:
Sambungan kabel resin berfungsi untuk jaringan tegangan rendah atau menengah yang terkubur. Anda juga dapat menggunakannya untuk melapisi kabel bawah laut dan aplikasi industri lainnya yang memerlukan alat berat.
Karena mereka mengeras menjadi balok padat, sambungan ini menawarkan kelangsungan jangka panjang yang mengesankan, bahkan di lingkungan bawah tanah yang bertekanan.
Saat memilih sambungan kabel, Anda harus sangat berhati-hati untuk memastikan keandalan, keamanan, dan jenis kinerja yang Anda inginkan dalam jangka panjang. Memilih sambungan yang salah dapat menyebabkan gangguan listrik yang serius, jadi perhatikan faktor-faktor berikut saat memilih.
Sebelum melakukan hal lain, Anda ingin mempertimbangkan peringkat tegangan sistem secara keseluruhan. Setiap sambungan kabel dirancang khusus untuk menangani level tegangan tertentu:
Sambungan Tegangan Rendah (LV): Sambungan kabel LV biasanya diberi nilai hingga 1 kV. Mereka sebagian besar digunakan dalam aplikasi komersial perumahan dan ringan.
Sambungan Tegangan Menengah (MV): Berbeda dengan sambungan kabel LV, sambungan kabel MV memiliki nilai antara 1 kV dan sekitar 33 kV. Untuk gardu induk, jaringan distribusi perkotaan, pabrik, dll., sambungan kabel MV ideal untuk Anda.
Sambungan Tegangan Tinggi (HV): Sambungan kabel HV diberi nilai di atas 33 kV. Ini berarti Anda dapat menggunakan sambungan kabel HV untuk transmisi daya, jaringan bawah tanah, dan aplikasi tugas berat lainnya.
Anda juga perlu mempertimbangkan karakteristik fisik kabel. Terutama, fokus pada:
Ukuran Kabel: Jika Anda bekerja dengan konduktor yang lebih besar, Anda memerlukan sambungan yang juga dapat menangani beban arus besar dan tekanan mekanis. Faktanya, beberapa sambungan ini hadir dengan opsi konektor dan ukuran crimp yang berbeda untuk mengakomodasi berbagai diameter.
Bahan Konduktor: Anda perlu menggunakan teknik penyambungan yang berbeda jika Anda menggunakan kabel aluminium atau tembaga. Misalnya, aluminium rentan terhadap oksidasi - artinya aluminium memerlukan senyawa dan konektor yang tahan terhadap oksidasi agar dapat tetap menghantarkan listrik.
Dengan memilih sambungan yang sesuai dengan bahan dan ukuran konduktor, Anda dapat memastikan sambungan listrik yang andal dan mengurangi risiko panas berlebih.
Jika Anda memerlukan kabel untuk alokasi seperti saluran bawah tanah atau pabrik industri, Anda ingin memastikan sambungannya dapat dengan mudah menangani minyak, kelembapan, bahan korosif, dan banyak lagi.
Untuk kasus seperti ini:
Pilih sambungan berisi resin atau poliuretan karena tahan terhadap bahan kimia dan tekanan mekanis.
Sambungan heat-shrink dan cold-shrink juga bagus karena memiliki mekanisme tambahan untuk mencegah masuknya air.
Untuk instalasi bawah tanah, sambungan berisi pot/jeli dapat melindungi komponen Anda dengan baik.
Terakhir, pertimbangkan kebutuhan pemeliharaan yang diharapkan. Hal ini memungkinkan Anda memilih sambungan yang menyeimbangkan kemudahan perawatan dan daya tahan jangka panjang secara keseluruhan.
Sambungan Permanen: Sambungan resin, poliuretan, atau heat-shrink cenderung bertahan lebih lama dan memudahkan perawatan.
Sambungan yang Dapat Digunakan Kembali atau Mudah Diservis: Anda akan lebih mudah memeriksa sambungan cold-shrink atau sambungan mekanis modular. Jadi, untuk instalasi sementara, Anda mungkin ingin mempertimbangkan ini.
Biaya vs Daya Tahan: Seperti biasa, Anda harus membayar lebih untuk sambungan berkualitas tinggi. Namun, mengingat mereka tidak memerlukan banyak perbaikan atau pemeliharaan, mereka sepadan dengan uang yang dikeluarkan.
Sambungan kabel adalah bagian penting dari sambungan listrik yang aman - terutama jika melibatkan banyak kabel. Namun, mengetahui jenis yang tepat – serta faktor-faktor yang perlu dipertimbangkan saat memilih – akan menghemat banyak.
Ingin mempelajari lebih lanjut? Kami di Haivol Electrical selalu siap membantu Anda. Hubungi kami hari ini !
Ya, tetapi Anda memerlukan sambungan transisi yang dapat menyambungkan kabel dengan jenis atau bahan insulasi berbeda. Hal ini memungkinkan Anda untuk mengoptimalkan kompatibilitas isolasi dan menjaga arus tetap mengalir.
Masa pakai sambungan kabel akan bergantung pada jenisnya, kualitas insulasi, dan lingkungan tempat Anda memasangnya. Sambungan berkualitas tinggi dapat bertahan antara 20 dan 30 tahun, meskipun hal-hal seperti paparan bahan kimia dan kelembapan juga dapat memengaruhi masa pakai sambungan.
Masalah seperti isolasi yang salah dan sambungan yang longgar merupakan masalah kecil dan tidak akan menjadi masalah untuk diperbaiki - terutama untuk sambungan kabel LV. Namun, demi keamanan dan keandalan - terutama jika menyangkut sambungan kabel MV dan sambungan kabel HV, kami menyarankan untuk mengganti seluruh sambungan demi keselamatan.
