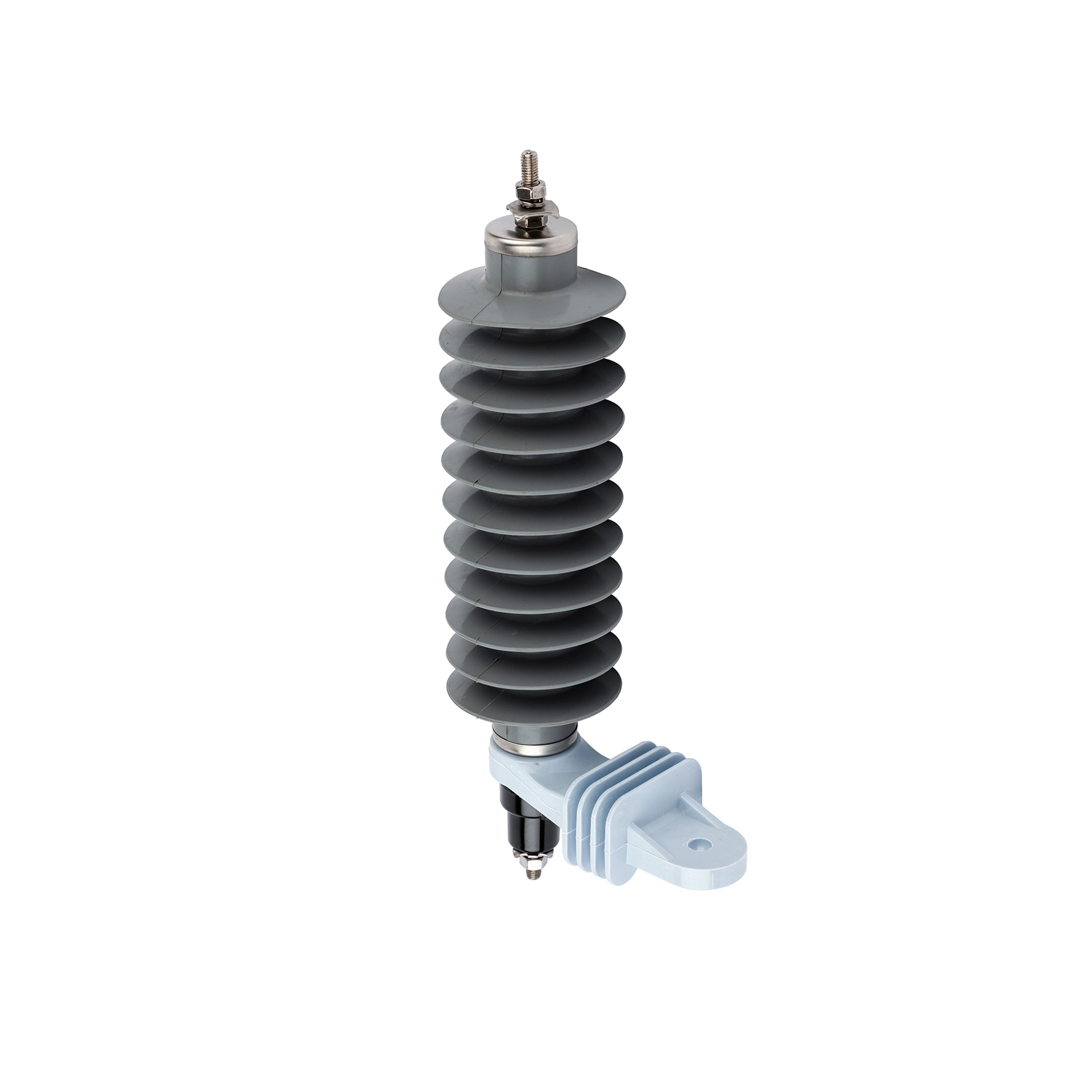

Penahan Lonjakan Tegangan Tinggi 18kv untuk Perlindungan Lonjakan

Arester surja seng oksida adalah perangkat proteksi petir dengan kinerja proteksi superior, ringan, tahan polusi, dan kinerja stabil.Ini terutama menggunakan karakteristik volt-ampere non-linier yang baik dari seng oksida untuk membuat arus mengalir melalui arester surja pada tegangan kerja normal sangat kecil (tingkat mikroamp atau miliampere);ketika tegangan lebih bekerja, resistansi turun tajam, melampiaskan Energi tegangan lebih untuk mencapai efek perlindungan.Perbedaan antara penangkal petir jenis ini dan penangkal petir tradisional adalah bahwa ia tidak memiliki celah pelepasan, dan menggunakan karakteristik seng oksida non-linear untuk melepaskan dan menghancurkan.

Status ketersediaan:



Menanyakan Tambahkan ke Keranjang

Deskripsi Produk

Seri Penahan Lonjakan

Umum

1. Peringkat: 0,22 ~ 500KV (porselen), 0,22 ~ 220KV (komposit)

2. Aplikasi: untuk perlindungan transmisi daya & sistem distribusi dari tegangan berlebih.

3. Fitur:

1） Arester surja oksida logam komposit rumah polimer silikon dan arester surja oksida logam rumah porselen tersedia.

2） Instalasi dan perawatan yang mudah.

3） Kemampuan penyegelan yang baik untuk memastikan operasi yang andal.

4） Perlindungan dan keandalan arester surja telah sangat ditingkatkan.

未命名_副本

Situasi kerja

1. Suhu udara sekitar: -40 ℃ ~ + 40 ℃;

2. Ketinggian：<=2000m;

3. Frekuensi: 48Hz~62Hz;

4. Tegangan frekuensi daya yang diterapkan antara terminal arester surja tidak boleh melebihi tegangan operasi kontinyu arester surja;

5. Intensitas gempa kurang dari 8 derajat;

6. Maks.Kecepatan angin 35m/s.

Parameter Teknis Utama

1. Metal oxide Polymer Housing (Gapless) tipe Surge Arrester untuk Sistem AC (seri 5kA)

Model	Tegangan pengenal (kVr.ms)	Tegangan operasi berkelanjutan (KVr.ms）	Tegangan sisa impuls keringanan di bawah arus luahan nominal (<=KVp)	Kelas debit saluran	Jarak rambat (mm)	Arus impuls gelombang persegi 2 ms bertahan (A)	4/10μimpuls arus tinggi Menahan (KAp)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. Metal Oxide Polymer Housing (Gapless) type Surge Arrester untuk Sistem AC (seri 10KA)

Model	Tegangan pengenal (kVr.ms)	Tegangan operasi berkelanjutan (KVr.ms）	Tegangan sisa impuls keringanan di bawah arus luahan nominal (<=KVp)	Kelas debit saluran	Jarak rambat (mm)	Arus impuls gelombang persegi 2 ms bertahan (A)	4/10μimpuls arus tinggi Menahan (KAp)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-200	200	156	520	3	7110	800	100

3. Metal Oxide Polymer Housing (Gapless) tipe Surge Arrester untuk Sistem AC (seri 20KA)

Model	Tegangan pengenal (kVr.ms)	Tegangan operasi berkelanjutan (KVr.ms）	Tegangan sisa impuls keringanan di bawah arus luahan nominal (<=KVp)	Kelas debit saluran	Jarak rambat (mm)	Arus impuls gelombang persegi 2 ms bertahan (A)	4/10μimpuls arus tinggi Menahan (KAp)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4. Metal Oxide Porcelain Housing (Gapless) type Surge Arrester untuk Sistem AC (seri 5KA)

Model	Tegangan pengenal (kVr.ms)	Tegangan operasi berkelanjutan (KVr.ms）	Tegangan sisa impuls keringanan di bawah arus luahan nominal (<=KVp)	Kelas debit saluran	Jarak rambat (mm)	Arus impuls gelombang persegi 2 ms bertahan (A)	4/10μimpuls arus tinggi Menahan (KAp)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Metal Oxide Polymer Housing (Gapless) tipe Surge Arrester untuk Sistem AC (seri 10KA)

Model	Tegangan pengenal (kVr.ms)	Tegangan operasi berkelanjutan (KVr.ms）	Tegangan sisa impuls keringanan di bawah arus luahan nominal (<=KVp)	Kelas debit saluran	Jarak rambat (mm)	Arus impuls gelombang persegi 2 ms bertahan (A)	4/10μimpuls arus tinggi Menahan (KAp)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100
