JCQ-3E Pemantau arester petir dihubungkan secara seri dengan arester di bawah ini, dapat digunakan untuk merekam berapa kali tindakan penangkal petir, tetapi juga oleh perangkat pemantau arus bocor arester miliammeter pada tegangan operasi.Penangkal petir untuk 220KV dan di bawah kelas, kondisi lingkungan lokasi dengan penangkal petir yang sama terhubung, tidak cocok untuk polusi serius dan tempat kejut yang parah;lembaran katup seng oksida, sifat listrik sangat ditingkatkan.
1．Cocok untuk indoor atau outdoor.
2．Suhu lingkungan（-40～+40）℃。
3．Ketinggian tidak melebihi 2000m.
4．Frekuensi daya (48 ~ 62) Hz.
5．Tidak ada tempat getaran yang parah.
1. Prinsip kelistrikan
Pemantau penangkal petir seperti pelat katup pengambilan sampel, silikon penyearah jembatan, kapasitor tegangan tinggi, penghitung elektromagnetik, komponen miliammeter.Ini adalah penggunaan arus pelepasan arester, pelat katup (resistor nonlinier) tegangan yang dihasilkan oleh penyearah jembatan silikon, muatan pada kapasitor, pelepasan ke penghitung elektromagnetik, setiap satu catatan pada satu waktu, untuk mencapai merekam waktu tindakan penangkal petir.
2. Produk ini menggunakan casing shell stainless steel berkualitas tinggi, memiliki perlindungan korosi yang baik;kinerja penyegelannya bagus, tidak terpengaruh oleh lingkungan eksternal.Elemen internal memiliki sifat anti-penuaan yang baik, dapat diterapkan pada pengoperasian sistem tenaga.Monitor penangkal petir tipe JCQ-3E menggunakan tampilan digital 2 bit, tampilan jelas, mudah diamati;kondusif untuk frekuensi jangka pendek oleh rekor lengkap penangkal petir.
| Teknis parameter | 8/20μs batas atas Pengoperasian saat ini | 8/20μs batasan yang lebih rendah Pengoperasian saat ini | 2 md persegi panjang saat ini | 4/10μs impuls | sisa tegangan masuk nominal memulangkan saat ini |
| JCQ-3E | 10KA | 50A | 1200A | 100KA | di bawah 2.5KV |

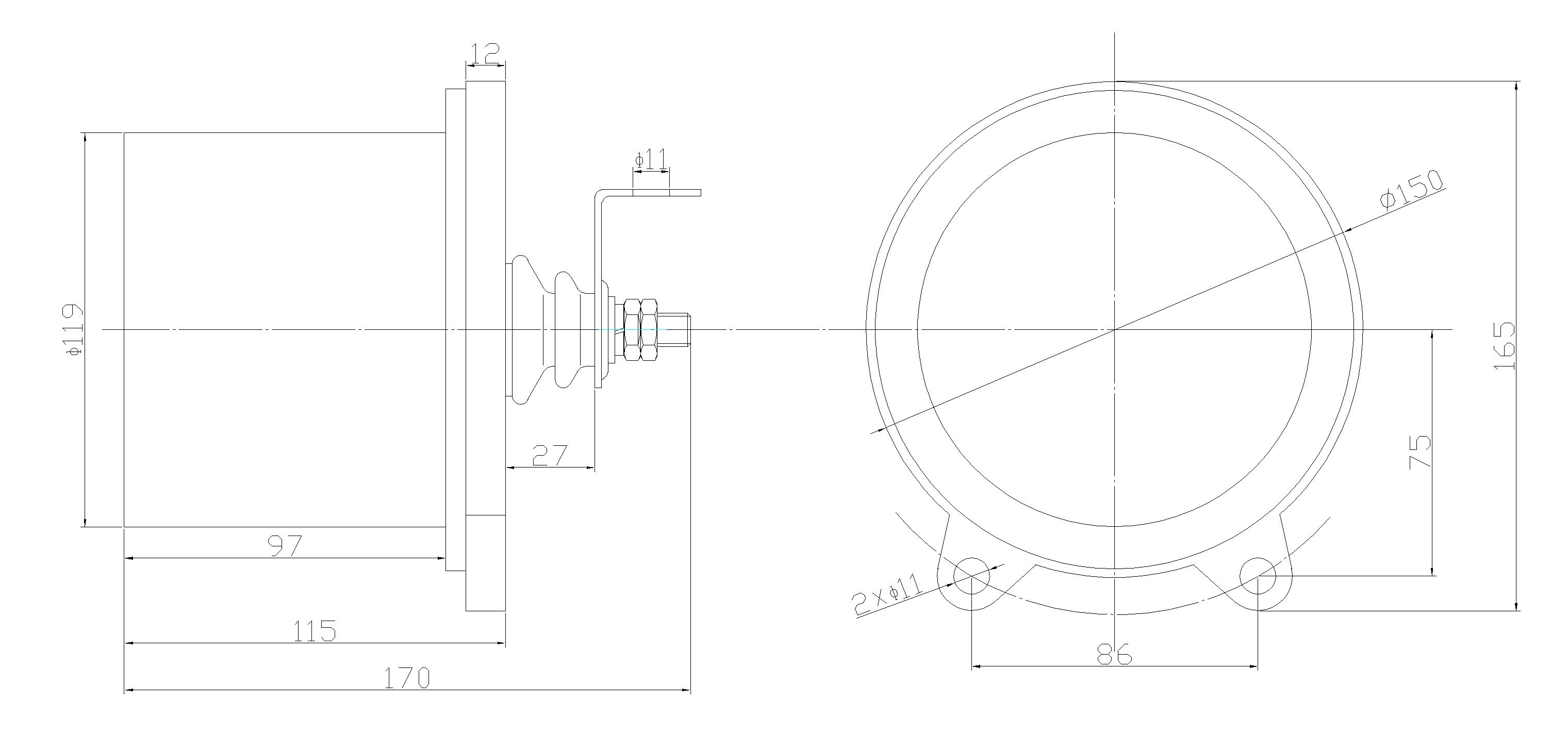

Pasang penghitung dengan mengacu pada angka keseluruhannya.Penghitung harus dihubungkan secara seri antara arester dan arde, dengan kata lain, dihubungkan secara paralel dengan flensa pada dua terminal tumpuan isolasi arester.Saat Anda memasang penghitung, Anda harus mengikis cat pada permukaan dua lubang perlengkapan (Φ11) yang ada di flensa penghitung terlebih dahulu untuk memastikan keduanya terhubung dengan baik.Dan kemudian kencangkan counter di dekat tumpuan arester dengan baut M10x40, yang merupakan tempat yang mudah untuk diawasi secara merata.Ini juga sebagai terminal yang dibumikan.Kemudian hubungkan ujung kawat timah HV ke bus bar pada sayap atas tumpuan insulasi arester dengan baut Ml0x30.Periksa penghitung setelah menyelesaikan instalasi dan itu tidak boleh berupa tanjakan yang jelas.Anda harus menyesuaikannya dengan mengacu pada klausul 4.2, jika indikator penghitung tidak menunjuk ke '0'.Kemudian dapat dimasukkan ke dalam operasi.Anda tidak boleh melepaskan mur M10 yang dicat merah dan enam baut M6x20 pada alasnya agar tidak merusak seal.Dimensi keseluruhan dan posisi pemasangan penghitung ditunjukkan sebagai berikut.
4.1) Pengguna harus membuat sederhana percobaan spot di satu counter sebelum dioperasikan dan setelah beroperasi selama satu atau dua tahun.
4.2) Cara sederhana untuk menguji karakteristik operasi penghitung: Anda memerlukan satu megger untuk 500V dan satu kondensor untuk 600V 10μF.
Prosedur pengetesan:
Pertama isi kondensor dengan memutar megger.Putuskan sirkuit pengisian daya saat mengisi daya dengan stabil dengan syarat Anda terus memutar megger.Kemudian buat kondensor yang telah diisi dengan baik melepaskan kedua terminal koil pencacah satu kali, sehingga pencacah menghitung satu kali.Anda harus terus melakukan percobaan sebanyak sepuluh kali.Penghitung itu baik jika dapat beroperasi secara normal dan andal setiap saat.Jika tidak, kemungkinan counter tidak bisa bekerja atau sensitivitasnya lebih rendah, perlu diperiksa atau diperbaiki.
4.3) Jika indikatornya tidak menunjuk ke '0' Anda juga dapat menganggap nomor asli pada counter sebagai nomor kardinalnya untuk menghitung dan kemudian menjumlahkan total waktu operasi arester.
