15kv 630A/20kv 630A Aksesoris Kabel Konektor Belakang Tipe IEC

Konektor dan Kit Terpisah tipe IEC

Standar eksekutif

EN 50181 Bushing tipe plug-in di atas 1kV hingga 52kV dan dari 250A hingga 2,5kA untuk peralatan selain transformator berisi cairan
EN 50180 Busing di atas 1kV hingga 36kV dan dari 250A hingga 3,15kA untuk transformator berisi cairan
HD629.1 Persyaratan pengujian aksesori untuk digunakan pada kabel daya dengan tegangan pengenal dari 3,6/6(7,2)kV hingga 20,8/36(42)kV-Bagian 1: kabel dengan insulasi terekstrusi
IEC 60502.4 Kabel daya dengan insulasi terekstrusi dan aksesorinya untuk voltase pengenal dari 1kV(U=1,2kV)hingga 30kV(U=36kV)-bagian 4: persyaratan pengujian aksesori untuk kabel dengan voltase pengenal dari 6kV hingga 30kV(U= 36kV）
lEc60099 Arester surja oksida logam tanpa celah untuk sistem
JB/T 8952 Arester surja oksida logam bertempat polimer tanpa celah untuk sistem
IEEE 386 Sistem konektor berinsulasi terpisah untuk sistem distribusi daya di atas 600V
GB11032 Arester surja oksida logam tanpa celah untuk sistem
JB/T 8952 Arester surja oksida logam bertempat polimer tanpa celah untuk sistem

Karakteristik tegangan

Karakteristik saat ini

Solusi aplikasi Konektor Terpisah tipe IEC

Konektor belakang tipe IEC 15kV 630A / 20kV 630A

Ringkasan

Konektor belakang tipe IEC 630A terhubung dengan konektor tee tipe IEC atau model lain Konektor belakang, sirkuit koneksi kabel tambahan (cabang), tidak dapat langsung dihubungkan dengan soket lengan, busing dinding dan sebagainya.Ekor dapat dicolokkan langsung dengan steker isolasi, tetapi juga dapat diperpanjang untuk dihubungkan dengan konektor belakang saluran lain atau konektor Belakang dengan arester surja.
Sangat cocok untuk kabel XLPE dengan penampang kabel 25mm²~400mm².

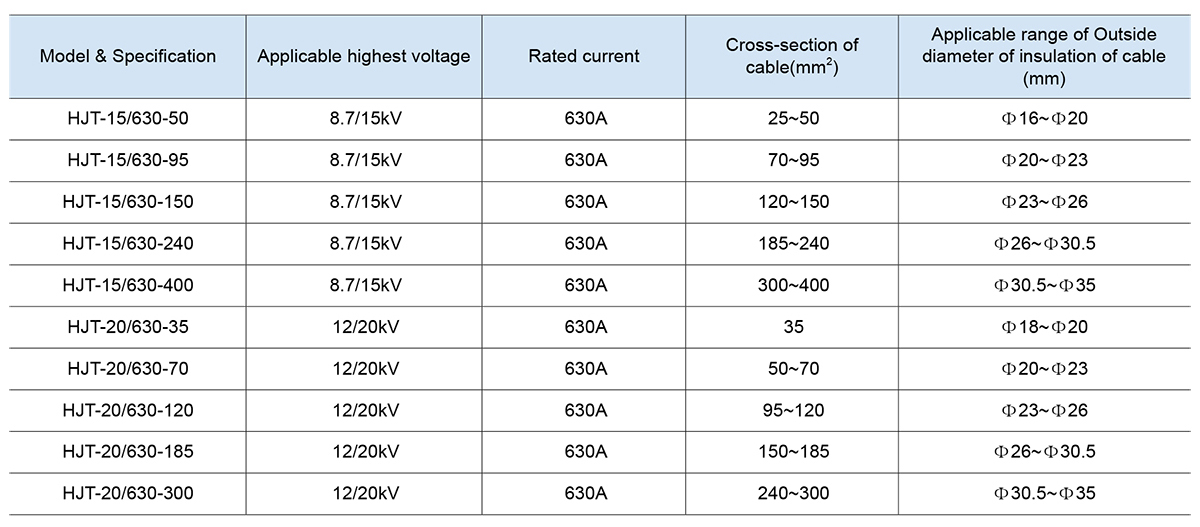

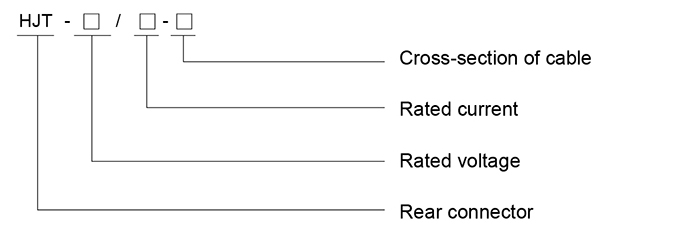

Model & Spesifikasi

Pengepakan standar

Tubuh konektor Belakang                                                              Pelumas silikon 、 handuk
Kerucut stres                                                                                Instruksi manual
Rantai pemosisian 、 Pita fase                                              Batang konduktif
kain kasa                                                                                        Tutup debu
Terminal                                                                                  Penguasa untuk instalasi
Stud baut                                                                                    Sertifikat kesesuaian

Daftar pengepakan

3 pcs/ karton GW：5.4kg Ukuran karton：26cm×23.5cm×20cm

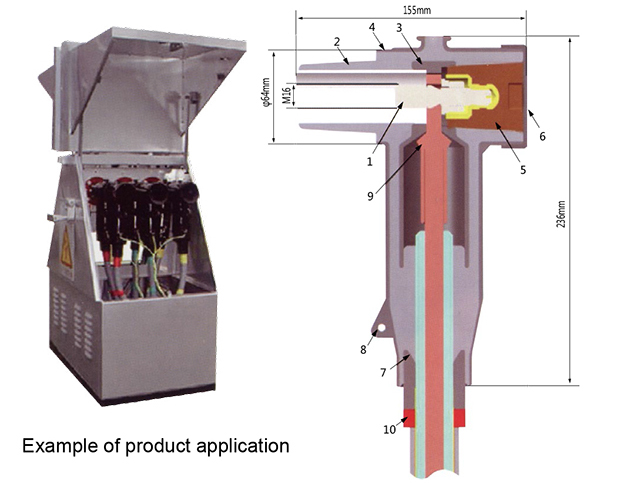

Struktur produk

1, Stud baut: mengadopsi baut stainless steel untuk memastikan konduktor dan selongsong pas.
2. Lapisan isolasi: formula khusus dan teknologi pencampuran untuk memastikan kualitas tinggi karet silikon prefabrikasi
3. Lapisan semi konduktif internal: lapisan semi konduktif bagian dalam prefabrikasi untuk secara efektif mengontrol tekanan medan listrik.
4 、 Lapisan semi konduktif luar: Lapisan semi konduktif luar prefabrikasi melekat erat pada lapisan isolasi dan memastikan bahwa lapisan semi konduktif luar dibumikan.
5, Steker isolasi: Steker isolasi resin epoksi dengan bagian logam berulir untuk memastikan kerja sama yang erat dengan tiang.
6 、 Tutup ujung semi-konduktif ： tutup ujung konektor kabel, sehingga perangkat memiliki fungsi layar penuh, semua tersegel.
7 、 Kerucut stres: Ukuran kerucut stres berbeda dengan penggunaan konektor kabel, untuk memastikan segel air dan pelepasan stres kabel.
8 、 Lubang pembumian: Pra-kabel ke pelindung luar untuk koneksi kabel pembumian.
9, Terminal: Semua terminal crimp tembaga atau tembaga dan aluminium untuk konduktor tembaga atau aluminium.
10.Rantai pemosisian: Pastikan lokasi pemasangan sudah benar.

Tips Hangat：

Saat memesan, harap tunjukkan model produk, level voltase, level saat ini, bahan kabel, penampang kabel, apakah dengan perangkat tampilan langsung. Jika pengguna memiliki persyaratan khusus, harap sebutkan dalam kontrak.
