Konektor Tipe Siku 15kV、25kV/35kV 200A

Konektor dan Kit Terpisah tipe IEEE

Standar eksekutif

EN 50181 Bushing tipe plug-in di atas 1kV hingga 52kV dan dari 250A hingga 2,5kA untuk peralatan selain transformator berisi cairan
EN 50180 Busing di atas 1kV hingga 36kV dan dari 250A hingga 3,15kA untuk transformator berisi cairan
HD629.1 Persyaratan pengujian aksesori untuk digunakan pada kabel daya dengan tegangan pengenal dari 3,6/6(7,2)kV hingga 20,8/36(42)kV-Bagian 1: kabel dengan insulasi terekstrusi
IEC 60502.4 Kabel daya dengan insulasi terekstrusi dan aksesorinya untuk voltase pengenal dari 1kV(U=1,2kV)hingga 30kV(U=36kV)-bagian 4: persyaratan pengujian aksesori untuk kabel dengan voltase pengenal dari 6kV hingga 30kV(U= 36kV）
lEc60099 Arester surja oksida logam tanpa celah untuk sistem
JB/T 8952 Arester surja oksida logam bertempat polimer tanpa celah untuk sistem
IEEE 386 Sistem konektor berinsulasi terpisah untuk sistem distribusi daya di atas 600V
GB11032 Arester surja oksida logam tanpa celah untuk sistem
JB/T 8952 Arester surja oksida logam bertempat polimer tanpa celah untuk sistem

Karakteristik tegangan

Saat ini   karakteristik

Solusi aplikasi Konektor Terpisah tipe IEEE

Konektor Tipe Siku 15kV、25kV/35kV 200A

Ringkasan

Konektor yang dapat dipisahkan sepenuhnya terisolasi, konektor yang disegel penuh, banyak digunakan dalam Transformer distribusi daya luar ruangan, transformator tipe kabinet Amerika, unit utama cincin dan   kotak cabang kabel, trafo terkubur dan peralatan listrik lainnya. Ini dapat dipasang pada saluran keluar konektor tipe T 200A, Busbar 200A, bushing peralatan single-pass (tipe ganda) dan konektor konversi beban dari transformator tipe kabinet Amerika.
Titik uji dapat dipasang monitor langsung, untuk memeriksa kondisi peralatan yang terisi daya, tetapi juga untuk memenuhi persyaratan fase nuklir.
Bahan pemadam busur konektor batang konduktif, dapat diisi dalam operasi negara, tetapi tidak dapat memotong arus hubung singkat;dapat digunakan sebagai sakelar beban untuk membuka 200A saat ini.
Berlaku untuk penampang kabel XLPE 25mm² ~ 400mm².

Deskripsi tipe

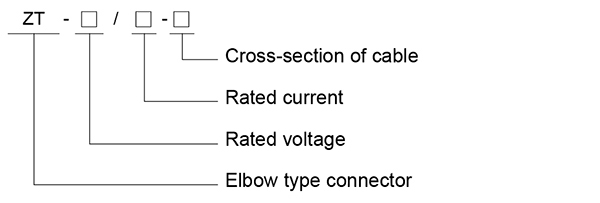

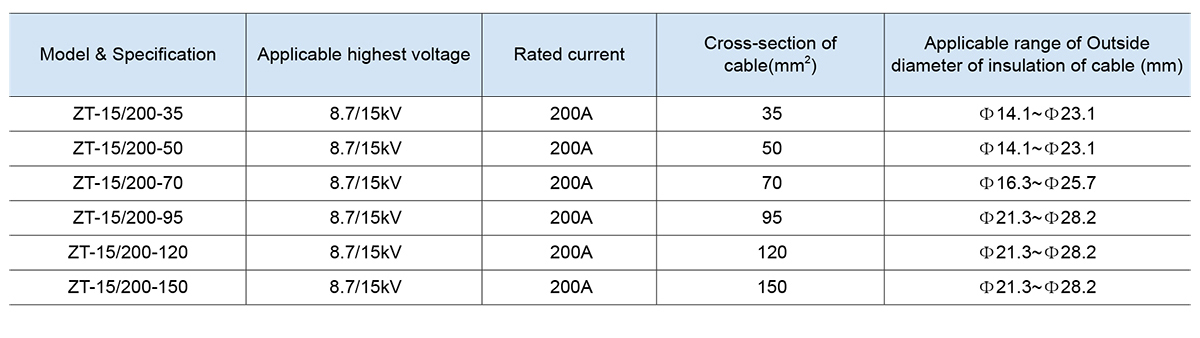

Model & Spesifikasi 15KV

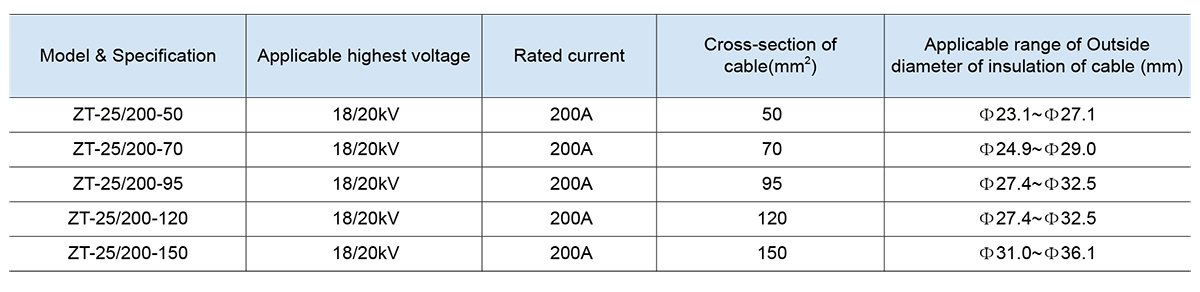

Model & Spesifikasi 25KV

Model & Spesifikasi 35KV

Pengepakan standar

Pasang tiang
Minyak silikon
Instruksi manual
Kunci pas
Handuk
Badan konektor, tutup titik uji,
Kawat bumi
Terminal Crimp
Sertifikat kesesuaian

Daftar pengepakan

15 KV: 3 pcs/ karton GW: 3kg Ukuran karton: 24,5cm×21cm×21cm
25 KV: 3 pcs/ karton GW: 9kg Ukuran karton: 34cm×27cm×21cm
35 KV: 1 pcs/ karton GW: 5kg Ukuran karton: 28cm×28cm×10cm

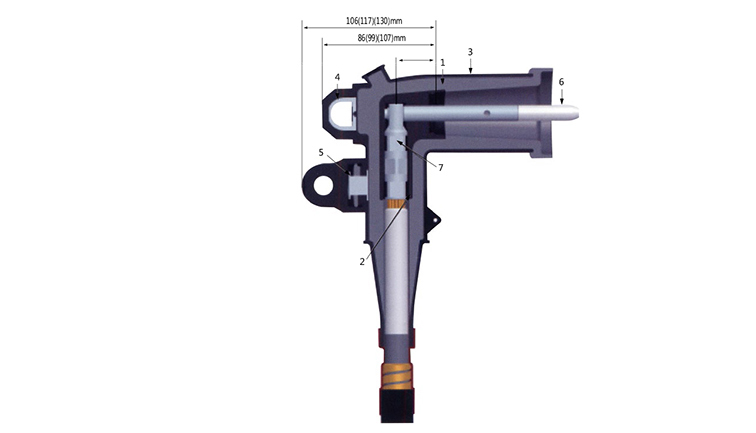

Struktur produk
1 、 Cincin Operasi: Cincin operasi baja tahan karat cetakan satu bagian dengan titik pemasangan klip pegas.
2. Lapisan isolasi: formula khusus dan teknologi pencampuran untuk memastikan kualitas tinggi prefabrikasi   karet
3. Lapisan semi konduktif internal: lapisan semi konduktif bagian dalam prefabrikasi untuk secara efektif mengontrol tekanan medan listrik.
4 、 Lapisan semi konduktif luar: Lapisan semi konduktif luar prefabrikasi melekat erat pada lapisan isolasi dan memastikan bahwa lapisan semi konduktif luar dibumikan.
5, Batang busur: Batang tembaga berlapis timah dengan fungsi pemadam busur, Gunakan kunci pas untuk memasangnya ke sambungan konduktif di perangkat.
6, Terminal: Semua terminal crimp tembaga atau tembaga dan aluminium untuk konduktor tembaga atau aluminium.
7 、 Tes tegangan: digunakan untuk menguji apakah saluran dialiri listrik atau tidak dan indikator langsung digunakan

Tips Hangat：
Saat memesan, harap tunjukkan model produk, level tegangan, level saat ini, bahan kabel, penampang kabel, apakah dengan perangkat tampilan langsung.
Jika pengguna memiliki persyaratan khusus, harap tunjukkan dalam kontrak.
