Dalam teknik kelistrikan, pemisah, sakelar pemutus, atau sakelar isolator digunakan untuk memastikan bahwa rangkaian listrik benar-benar tidak aktif untuk servis atau pemeliharaan.Mereka hanya digunakan untuk memutus sirkuit dan sering ditemukan di distribusi listrik dan gardu induk, di mana sumber tenaga penggerak mesin harus dilepas untuk penyetelan atau perbaikan.Pemutus dapat dioperasikan secara manual atau motor dan dapat dipasangkan dengan sakelar pembumian ke pembumian bagian yang telah diisolasi dari sistem untuk memastikan keamanan peralatan dan personel yang mengerjakannya. Sakelar isolasi tegangan tinggi digunakan di gardu listrik untuk izinkan isolasi peralatan seperti pemutus sirkuit, transformator, dan saluran transmisi, untuk pemeliharaan.Pemutus biasanya tidak dimaksudkan untuk kontrol sirkuit normal, tetapi hanya untuk isolasi keselamatan.Tidak seperti sakelar beban dan pemutus sirkuit, pemisah tidak memiliki mekanisme untuk menekan busur listrik, yang terjadi saat konduktor yang membawa arus tinggi terganggu secara elektrik.Dengan demikian, mereka adalah perangkat off-load, dengan kapasitas pemutusan yang sangat rendah, yang dimaksudkan untuk dibuka hanya setelah arus diinterupsi oleh beberapa perangkat kontrol lainnya.
GW1-36
HAIVOL
Ringkasan
GW1-12(36)/630-20(25) outdoor AC saklar pemutus tegangan tinggi (disconnect switch for short) digunakan untuk membuka dan menutup sirkuit dengan tegangan tetapi tanpa beban 50/60Hz, sistem tenaga 12(36)kV, Jenis anti-polusi dapat digunakan di area polusi serius.Tautan tiga kutub, kinerja sinkron yang baik.
Kondisi Sekitar
Ketinggian: ≤3000m;
Suhu sekitar: -30 ℃ ~ + 40 ℃;
Kecepatan angin: ≤35m/s;
Polusi udara: IV;
Intensitas gempa: ≤8 derajat;
Ketebalan es: ≤10mm.

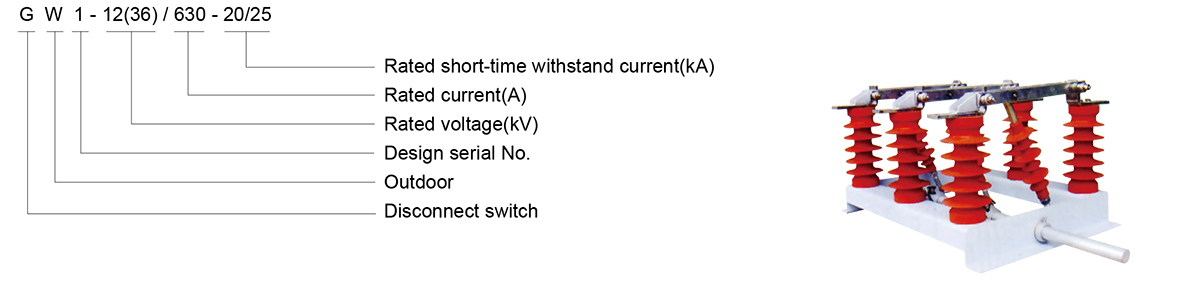

Model
Fitur Struktur
Sakelar pemutus ini terdiri dari rangka, insulasi operasi, kontaktor statis, bilah, mekanisme pegas penghubung, dll.
Bingkai: 5mm pelat baja bengkok chickness, ada lubang pada bingkai untuk memperbaiki pos isolator.
Insulator pos dan operasi: mengadopsi ZS-12, 36 seri isolator pos clubbed luar ruangan, Beban tikungan penahan mini adalah 4000N.
Kontaktor statis: terbuat dari pelat tembaga ungu dan dipasang pada isolator pos.
Bilah: terbuat dari pelat tembaga ungu persegi panjang, ada pegas tekan untuk mengatur tekan.
Sakelar vertikal atau horizontal dipasang di luar ruangan dengan mekanisme CS□.

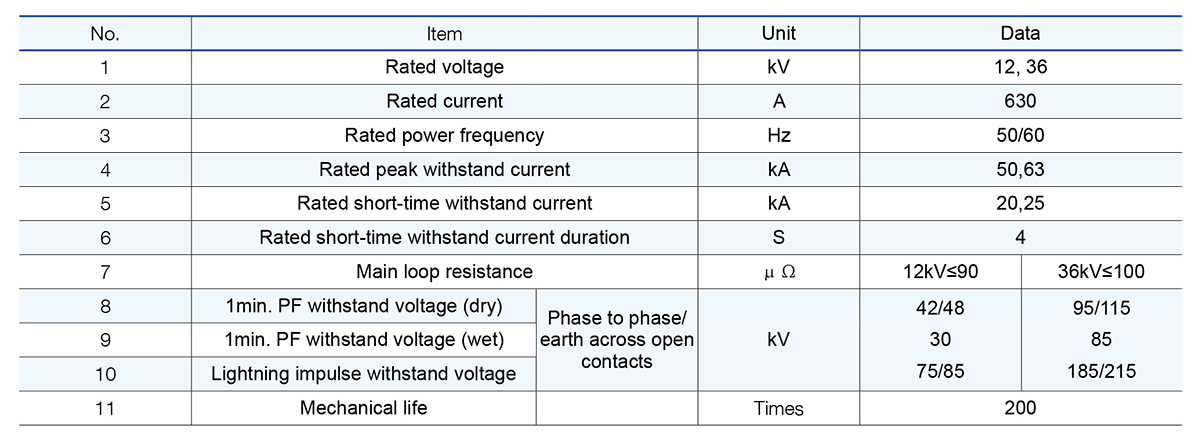

Spesifikasi teknis

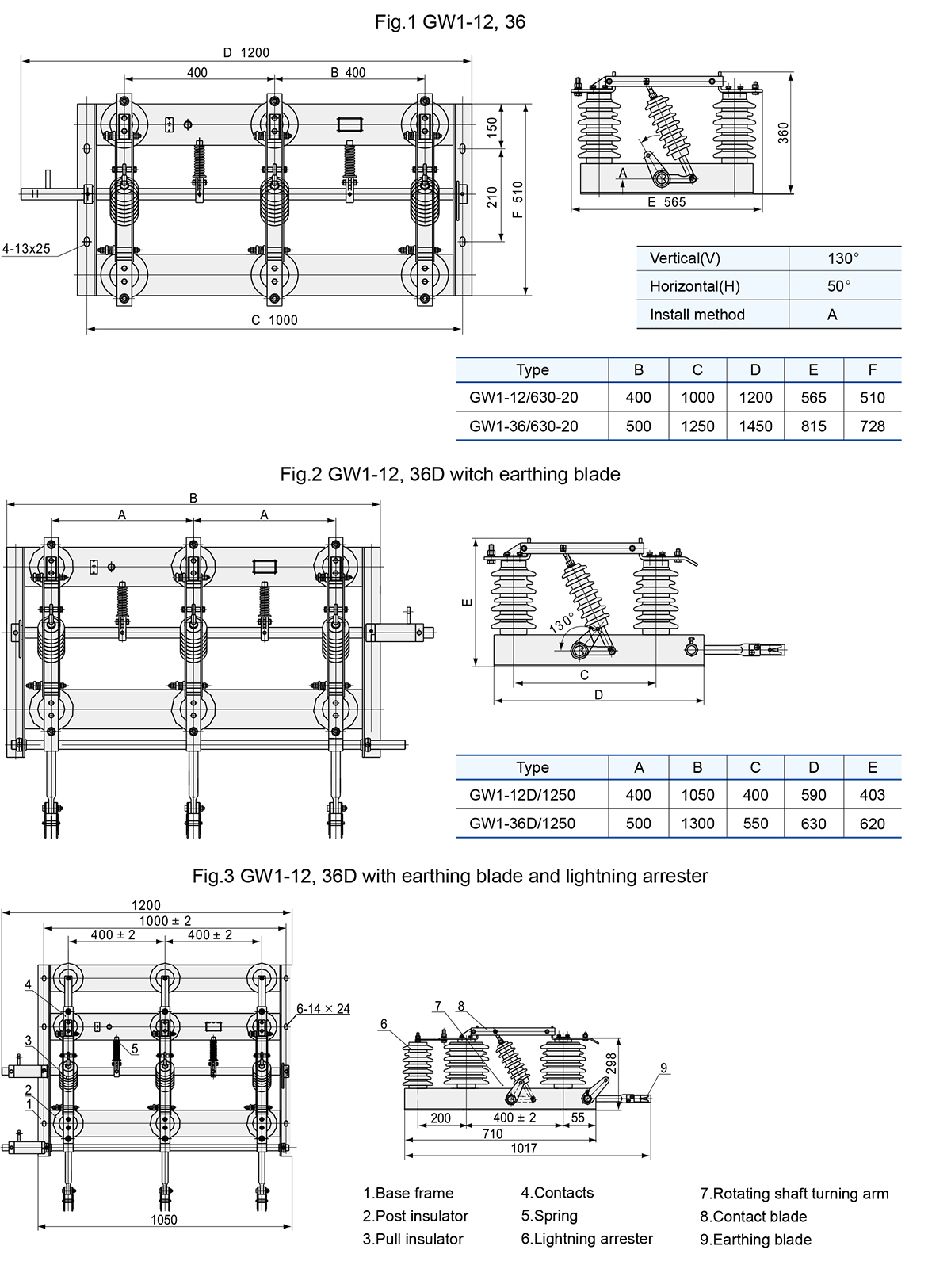

Dimensi Garis Besar
Ringkasan
GW1-12(36)/630-20(25) outdoor AC saklar pemutus tegangan tinggi (disconnect switch for short) digunakan untuk membuka dan menutup sirkuit dengan tegangan tetapi tanpa beban 50/60Hz, sistem tenaga 12(36)kV, Jenis anti-polusi dapat digunakan di area polusi serius.Tautan tiga kutub, kinerja sinkron yang baik.
Kondisi Sekitar
Ketinggian: ≤3000m;
Suhu sekitar: -30 ℃ ~ + 40 ℃;
Kecepatan angin: ≤35m/s;
Polusi udara: IV;
Intensitas gempa: ≤8 derajat;
Ketebalan es: ≤10mm.
Model
Fitur Struktur
Sakelar pemutus ini terdiri dari rangka, insulasi operasi, kontaktor statis, bilah, mekanisme pegas penghubung, dll.
Bingkai: 5mm pelat baja bengkok chickness, ada lubang pada bingkai untuk memperbaiki pos isolator.
Insulator pos dan operasi: mengadopsi ZS-12, 36 seri isolator pos clubbed luar ruangan, Beban tikungan penahan mini adalah 4000N.
Kontaktor statis: terbuat dari pelat tembaga ungu dan dipasang pada isolator pos.
Bilah: terbuat dari pelat tembaga ungu persegi panjang, ada pegas tekan untuk mengatur tekan.
Sakelar vertikal atau horizontal dipasang di luar ruangan dengan mekanisme CS□.
Spesifikasi teknis
Dimensi Garis Besar
