Spd
Aplikasi:

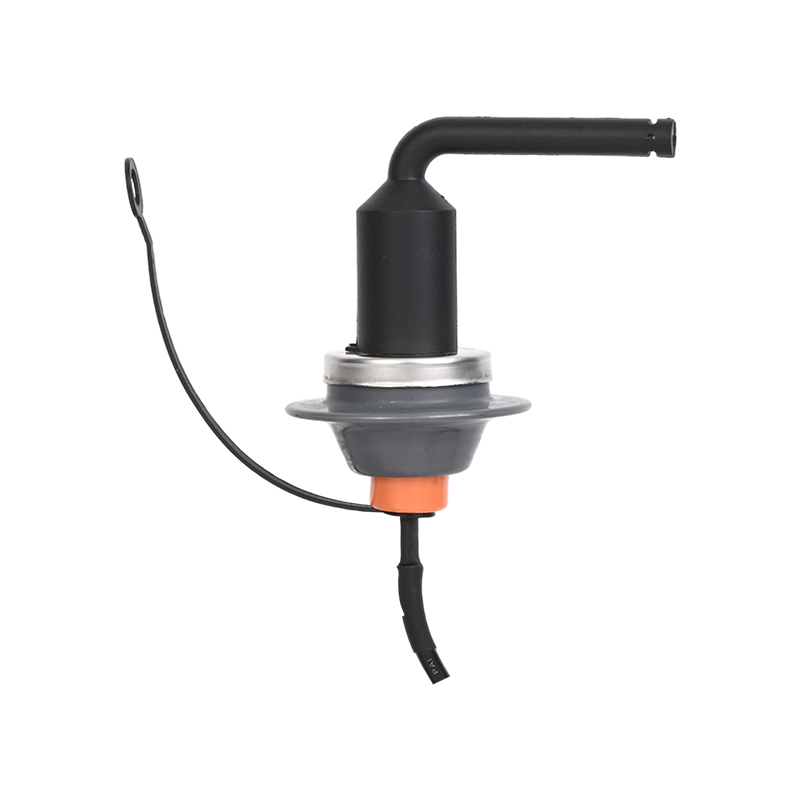

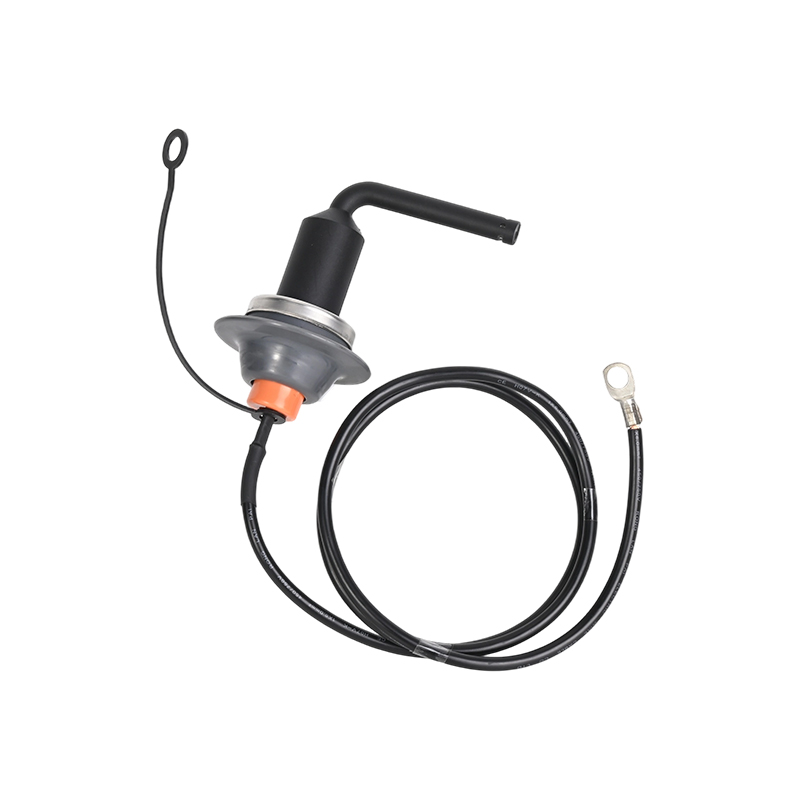

Surge Protection Device Connector (SPD) dirancang untuk melindungi saluran overhead tegangan rendah dan peralatan listrik terhadap tegangan berlebih. Ini memungkinkan arus dari petir akan dituntun ke tanah.
Perangkat perlindungan lonjakan mencakup elemen -elemen berikut:
- Konektor penusuk isolasi (opsional).
- Kutub Terminal Bentuk AL Terhubung dengan IPC.
- Perangkat pelindung lonjakan (meta oksida varistor (MVO) yang dicetak dengan TPU) yang disekrup ke dalam kutub terminal.
-Sebuah pemutusan yang dipasang di terminal perangkat perlindungan yang lebih rendah
- Kawat pentanahan yang terhubung ke pemutusan.
-Sebuah tali pengaman yang secara otomatis melepaskan dan menarik kawat pentanahan melalui pemutusan setelah kegagalan perangkat pelindung lonjakan ..
Ketika perangkat pelindung lonjakan (SPD) menemukan tegangan berlebihan transien (seperti lonjakan petir), ia dengan cepat mengalihkan impedansinya dari keadaan resistansi tinggi ke keadaan resistansi rendah. Tindakan ini mengalihkan arus lonjakan ke tanah, sehingga menjepit tegangan melintasi garis yang dilindungi ke tingkat yang aman (dikenal sebagai tegangan residual).
Sebaliknya, jika arus bocor yang mengalir melalui SPD di bawah tegangan jaringan normal terus meningkat dan melebihi 1MA (atau ambang batas tertentu), ini menunjukkan bahwa SPD mungkin telah terdegradasi dan memerlukan pemantauan atau penggantian.
Ketika kegagalan sirkuit pendek internal terjadi pada perangkat pelindung lonjakan (SPD), arus frekuensi daya kontinu dari grid melewati pemutusan, menghasilkan panas yang signifikan. Panas ini melelehkan sambungan solder suhu rendah di dalam pemutusan.
Sambungan solder yang meleleh melepaskan pegas yang telah dikompresi. Energi mekanis pegas kemudian secara paksa menyumbat titik koneksi landasan antara SPD dan pemutusan, benar -benar mengisolasi SPD yang gagal dari jaringan listrik dan bumi.
Secara bersamaan setelah pemutusan, casing merah terputus -putus melepas dan menggantung dengan kawat ground di bawah gravitasi. Ini memberikan indikasi visual yang jelas, memungkinkan personel pemeliharaan untuk dengan cepat mengidentifikasi SPD yang salah dari kejauhan dan segera menggantinya.
Deskripsi Karakteristik :
Perangkat perlindungan lonjakan hanya digunakan di luar.
- Ketinggian penggunaan maksimum adalah 2000m.
- Dapat digunakan pada suhu yang berubah dari -40 ° C hingga +70 ° C.
- Frekuensi penggunaan adalah 48-62Hz.
- Kutub Terminal Bentuk L, perangkat perlindungan lonjakan dan pemutusan terbuat dari bahan tahan UV dan api.
- Dilengkapi dengan kawat grounding multi-untai hitam 0,5m panjang, 6mm².
- Gelar Perlindungan adalah IP67.
- Patuh dengan standar IEC 61643-1.
Parameter teknis:
- Tegangan dinilai | V
| 220 |
- Tegangan operasi kontinu maksimum UC
| V
| 280 |
- Frekuensi | Hz
| 50 |
-arus debit -Rated | ka
| 10 |
Tegangan residual pada arester lonjakan dengan gelombang 8/20μs, 5ka | kv
| ≤1.1 |
Tegangan residual pada arester lonjakan dengan gelombang 8/20μs, 10ka | kv
| ≤1.2 |
Tegangan residual pada arester lonjakan dengan gelombang 8/20μs, 20ka | kv
| ≤1.5 |
