JLS-1/1.0

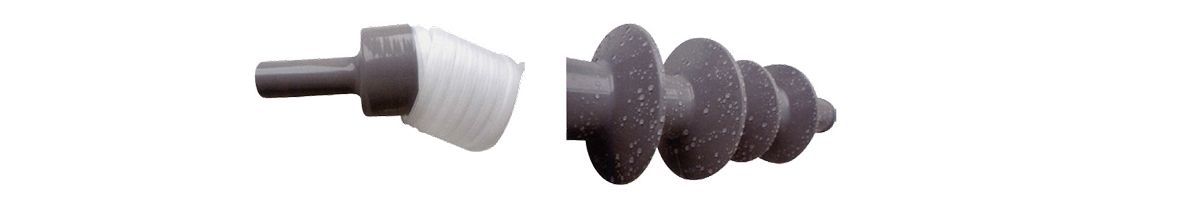

Teknik menyusut dingin:
Tidak perlu api atau alat khusus, cukup tarik sumbu dengan lembut dan sumbu akan menarik dan menempel erat ke kabel, menyesuaikan berbagai diameter kabel dengan mudah.Keandalan isolasi dijamin dengan karet silikon cair yang mempertahankan tekanan radial yang konsisten pada badan kabel.Insulasi dan unit kontrol tegangan listrik dibentuk bersama di pabrik, mengurangi pelepasan sebagian dan pernapasan dengan badan kabel setiap saat.Kinerja yang stabil dipastikan dengan pengelasan ultrasonik dari tabung pendukung, memberikan kekuatan tarik permanen dan tingkat deformasi yang lebih rendah.Penyegelan yang andal dicapai melalui koordinasi bodi terminal dengan selongsong jari cabang menyusut dingin, pipa insulasi, dan tabung segel terminal.Kit sambungan perantara menggunakan teknologi penyegelan tahan air tiga lapis yang memastikan ketahanan kelembaban yang sangat baik.
Mudah dipasang: Instalasi sederhana, pengoperasian mudah, mudah dikuasai.Jarak pengupasan pendek dan permintaan ruang instalasi sedikit saat pra-perawatan kabel.Metode pentanahan dengan menggunakan pegas gaya konstan untuk memperbaiki timah bumi tanpa pengelasan atau kabel tembaga yang diikat, dan salah satu ujung tanah telah dikompresi dengan terminal, pemasangan lebih nyaman, aman dan andal.Banyak Digunakan: Ketahanan polusi, ketahanan penuaan, hidrofobik yang baik, dan memiliki ketahanan korosi yang sangat baik, tahan dingin dan tahan terhadap sinar ultraviolet, untuk memastikan penggunaan kinerja jangka panjang dan stabil.Sangat cocok untuk dataran tinggi, dingin, lembab, kabut garam, dan area polusi berat
Parameter kinerja utama bahan karet silikon cair
| Nomor seri | Barang | Nilai | Standar Uji | |
| Karet silikon isolasi | Karet silikon konduktif | |||
| 1 | Kekerasan JIS A | 40±5 | 40±5 | GB/T531 |
| 2 | Kekuatan tarik Mpa | ≥ 6,5 | ≥ 6,5 | GB/T528 |
| 3 | Perpanjangan putus % | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | Kekuatan sobek N/mm | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | resistivitas volume | ≥ 5,0×10^14 | ≤ 1,5×10^3 | GB/T1692 |
| 6 | Izin (50MHZ) | 2.8-3.5 | GB/T1693 | |
| 7 | Nilai tangen kerugian dielektrik | ≤ 0,01 | GB/T1693 | |
| 8 | Anti-pelacakan | ≥ 1A3.5 | GB/T6553 | |
| 9 | Kekuatan dielektrik KV/mm | ≥ 26 | GB/T1695 | |
| 10 | Set tarik | ≤ 10% | ||
Metode kontrol tegangan yang andal untuk aksesori kabel susut dingin
| Saat ini, terdapat dua jenis mode kontrol tegangan seperti kerucut tegangan dan pipa tegangan pada aksesori kabel daya 35 kV dan tegangan di bawahnya.Menggunakan metode kerucut stres mengurangi konsentrasi tegangan medan listrik, ini adalah metode yang paling andal dan paling efektif dari sudut pandang listrik.Stres kerucut dengan memotong pelindung insulasi untuk menyebar, membuat bentuknya berbentuk terompet, meningkatkan distribusi medan listrik, mengurangi intensitas medan listrik permukaan fraktur dari lapisan semi-konduktor luar, menjaga masa operasi kabel.Selain itu juga menggunakan metode stress cone control untuk menyeragamkan medan listrik pada sistem tegangan 110 kV atau lebih tinggi.Jika memilih metode tabung kontrol tegangan, dispersi material besar dari tabung kontrol tegangan, kerugian seperti kinerja produk tidak stabil dan gaya penahan kecil antara aksesori dan isolasi kabel, dll. Jadi kami memilih keandalan yang tinggi dari mode kontrol kerucut tegangan. |  |
Standar untuk asesoris kabel susut dingin
GB11033 Persyaratan teknis dasar tegangan pengenal tidak lebih tinggi dari aksesori kabel daya 26/35 kV.IEC60502 Kabel daya berinsulasi dan asesorisnya dengan voltase pengenal 1 kV hingga 30 kV.GB5589 Prosedur pengujian asesoris kabel.GB9327 Prosedur uji kompresi konduktor kabel dan sambungan sambungan mekanis.GB/T14315 Kompresi tembaga, terminal aluminium dan pipa penghubung untuk konduktor kawat dan kabel.JB7829Terminal tipe penyusutan panas dalam dan luar ruangan untuk kabel daya dengan voltase pengenal tidak lebih tinggi dari 26/35 KV.GB/T12706.4-2002 bagian keempat dari kabel daya berinsulasi dan asesorisnya dengan voltase pengenal 1 kV hingga 30 kV: persyaratan pengujian untuk asesori kabel daya dengan voltase pengenal 6 kV hingga 35 KV.JB/T 10740-2007 Asesori kabel listrik berisolasi tipe cold shrinkable dengan voltase pengenal 6kV (Um=7,2KV) hingga 35kV (Um=40,5KV).JB/T 8144-1995 Persyaratan teknis dasar untuk asesori kabel daya dengan voltase pengenal tidak lebih tinggi dari 26/35KV.GB311.1-1997 Koordinasi isolasi untuk peralatan transmisi dan transformasi tegangan tinggi.GB/T 311.2-2002 Koordinasi isolasi.GB50150-2008 Standar uji penerimaan untuk instalasi peralatan listrik peralatan listrik.DL/T 620-1997 Proteksi tegangan lebih dan koordinasi isolasi untuk peralatan listrik AC.
Rentang aplikasi produk
Penerapan produk seri cold shrinkable produksi kami:Tegangan terukur 0,6/1 kV, bagian nominal: 10-630 mm2 inti tunggal, dua inti, tiga inti, empat inti dan lima inti polietilen yang terhubung silang dan kabel listrik berinsulasi karet;
Nilai tegangan 8,7/10KV, 8,7/15KV, bagian nominal: 25-630 mm2;
Nilai voltase 12/20KV, 18/20KV, bagian nominal: 25-400 mm2;
Nilai tegangan 21/35KV, 26/35KV, bagian nominal: 50-500 mm2;
Inti tunggal dan tiga inti dari polietilen yang terhubung silang diisolasi dan
kabel listrik berisolasi karet.
Lingkungan dan kondisi aplikasi
Tingkat pencemaran lingkungan: daerah tercemar tingkat IV;
Properti seperti tingkat insulasi, kapasitas pembawa arus, suhu kerja jangka panjang dan suhu hubung singkat, dll. Semuanya memenuhi persyaratan teknis kabel pendukung.Banyak digunakan dalam industri tenaga listrik, minyak bumi, kimia
teknik, tambang, kereta api, baja, dll. sangat cocok untuk kabut garam, dingin parah, panas lembab tinggi, dan kesempatan yang tidak menguntungkan menggunakan api terbuka.
