56-1
HAIVOL
Insulator sangat penting untuk menjaga saluran transmisi overhead yang aman dan efisien.Meskipun awalnya dimaksudkan untuk tiang telegraf, saat ini, isolator berbentuk cakram biasanya dipasang ke menara sambungan kabel tegangan tinggi untuk meningkatkan jarak rambat.Biasanya terbuat dari kaca atau keramik, isolator ini harus tahan terhadap berbagai tekanan elektromekanis yang disebabkan oleh perubahan beban lingkungan dan listrik.Jika gagal, seluruh lini dapat mengalami kerusakan dan mengurangi masa operasi.
Fungsi utama isolator adalah untuk mencapai isolasi listrik dan fiksasi mekanis, yang untuknya berbagai persyaratan kinerja listrik dan mekanik ditentukan.Jika di bawah tegangan operasi yang ditentukan, tegangan lebih petir dan tegangan lebih internal, tidak ada kerusakan atau flashover di sepanjang permukaan;di bawah beban mekanis jangka panjang dan jangka pendek yang ditentukan, tidak ada kerusakan dan kerusakan;di bawah mesin yang ditentukan , Setelah operasi jangka panjang di bawah beban listrik dan berbagai kondisi lingkungan, tidak akan terjadi kerusakan yang jelas;perlengkapan isolator tidak akan menghasilkan pelepasan korona yang jelas di bawah tegangan operasi, agar tidak mengganggu penerimaan radio atau televisi.Karena isolator adalah perangkat yang banyak digunakan, perlengkapan sambungannya juga harus dapat dipertukarkan.Selain itu, standar teknis isolator juga mensyaratkan berbagai kondisi listrik, mekanik, fisik, dan lingkungan untuk menguji kinerja dan kualitas isolator sesuai dengan jenis dan kondisi penggunaan yang berbeda.
Ringkasan
1) Bahan: porselen
2) Kelas ANSI: 56-1 56-2 56-3 56-4 56-5
3) insualator tipe pin untuk tegangan tinggi
4) penggunaan yang aman
5) berbagai desain tersedia
6) pengiriman cepat dan layanan hebat
7) kualitas baik dan harga yang wajar

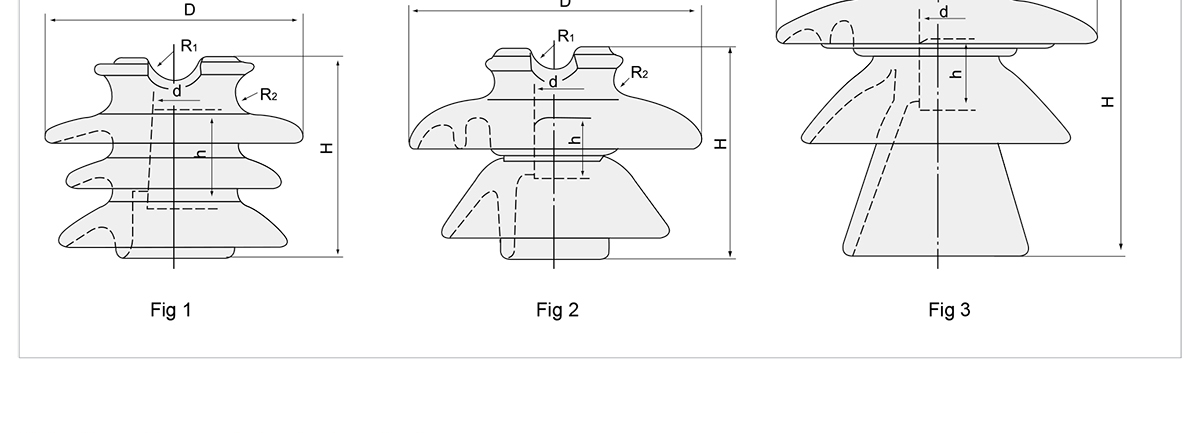

| Dimensi utama dan keterangan standar | |||||||
| Ara | 1 | 1 | 2 | 2 | 3 | ||
| Kelas ANSI | 56-1 | 56-2 | 56-3 | 56-4 | 56-5 | ||
| Dimensi Utama (mm) | H | 146 | 165 | 191 | 241 | 318 | |
| h | 50.8 | 50.8 | 50.8 | 50.8 | 63.5 | ||
| D | 191 | 228 | 267 | 305 | 343 | ||
| d | 34.9 | 34.9 | 34.9 | 34.9 | 34.9 | ||
| d1 | 19 | 19 | 19 | 19 | 19 | ||
| R2 | 14 | 14 | 14 | 14 | 14 | ||
| Tegangan Nominal (kV) | 23 | 23 | 35 | 46 | 69 | ||
| Jarak rambat (mm) | 330 | 430 | 533 | 685 | 865 | ||
| Tegangan Flashover Minimum | Frekuensi kekuatan | Kering (kV) | 95 | 110 | 125 | 140 | 175 |
| Basah (kV) | 60 | 70 | 80 | 95 | 125 | ||
| 50% Impuls | Positif（kv） | 150 | 175 | 200 | 225 | 270 | |
| Negatif（kv） | 190 | 225 | 265 | 310 | 340 | ||
| Data Tegangan Pengaruh Radio | Uji Tegangan ke Ground (KV) | 15 | 22 | 30 | 30 | 44 | |
| RIV maksimum pada 1000kHz (uv) | 100 | 100 | 200 | 200 | 200 | ||
| Rata-rata tegangan tusukan frekuensi rendah (kV) | 130 | 145 | 165 | 186 | 225 | ||
| Dislance lengkung kering (mm) | 178 | 210 | 241.3 | 285 | 356 | ||
| Beban Gagal Kantilever (kN) | 1134 | 1360 | 1360 | 1360 | 1360 | ||
| Berat (kg) | 3.7 | 5.3 | 7 | 10.8 | 13.5 | ||
