P-11-Y
Insulator adalah kontrol isolasi khusus yang dapat memainkan peran penting dalam saluran transmisi udara.Pada tahun-tahun awal, isolator banyak digunakan untuk tiang telegraf.Perlahan-lahan, banyak isolator berbentuk cakram yang digantung di salah satu ujung menara sambungan kabel tegangan tinggi.Itu digunakan untuk meningkatkan jarak rambat.Itu biasanya terbuat dari kaca atau keramik dan disebut isolator.Insulator tidak boleh gagal karena berbagai tekanan elektromekanis yang disebabkan oleh perubahan lingkungan dan kondisi beban listrik, jika tidak, isolator tidak akan memiliki pengaruh yang signifikan dan akan merusak masa pakai dan pengoperasian seluruh lini.
Fungsi utama isolator adalah untuk mencapai isolasi listrik dan fiksasi mekanis, yang untuknya berbagai persyaratan kinerja listrik dan mekanik ditentukan.Jika di bawah tegangan operasi yang ditentukan, tegangan lebih petir dan tegangan lebih internal, tidak ada kerusakan atau flashover di sepanjang permukaan;di bawah beban mekanis jangka panjang dan jangka pendek yang ditentukan, tidak ada kerusakan dan kerusakan;di bawah mesin yang ditentukan , Setelah operasi jangka panjang di bawah beban listrik dan berbagai kondisi lingkungan, tidak akan terjadi kerusakan yang jelas;perlengkapan isolator tidak akan menghasilkan pelepasan korona yang jelas di bawah tegangan operasi, agar tidak mengganggu penerimaan radio atau televisi.Karena isolator adalah perangkat yang banyak digunakan, perlengkapan sambungannya juga harus dapat dipertukarkan.Selain itu, standar teknis isolator juga mensyaratkan berbagai kondisi listrik, mekanik, fisik, dan lingkungan untuk menguji kinerja dan kualitas isolator sesuai dengan jenis dan kondisi penggunaan yang berbeda.
Spesifikasi
Insulator Porselen Pin (ANSI BS)
1. tegangan: 23-69kv
2. jarak rambat: 330-865mm
3. berat: 3,7-13,5kg
4. penggunaan yang baik-harga terbaik
Insulator Porselen Pin (seri ANSI BS)
Ringkasan
1) Bahan: porselen
2) Kelas BS: P-11-Y P-15-Y P-20-Y P-33-Y
3) insualator tipe pin untuk tegangan tinggi
4) penggunaan yang aman
5) berbagai desain tersedia
6) pengiriman cepat dan layanan hebat
7) kualitas baik dan harga yang wajar

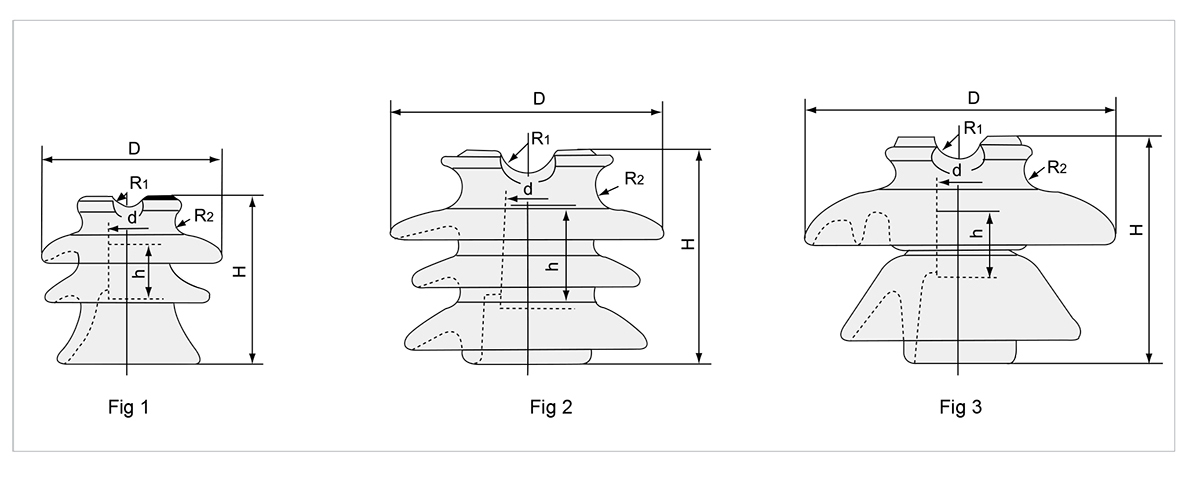

| Dimensi utama dan keterangan standar | ||||||
| Ara | 1 | 1 | 2 | 3 | ||
| Kelas BS | P-11-Y | P-15-Y | P-20-Y | P-33-Y | ||
| Dimensi Utama (mm) | H | 133 | 137 | 195 | 244 | |
| h | 48 | 48 | 52.63 | 52.63 | ||
| D | 140 | 152 | 230 | 279 | ||
| d | 18.29 | 18.29 | 27.78 | 27.78 | ||
| R1 | 13 | 13 | 19 | 19 | ||
| R2 | 9.5 | 12.7 | 14.3 | 13 | ||
| Tegangan Nominal (kV) | 11 | 15 | 22 | 33 | ||
| Jarak rambat (mm) | 240 | 298 | 432 | 630 | ||
| Tegangan Flashover Minimum | Frekuensi kekuatan | Kering (kV) | 75 | 80 | 100 | 135 |
| Basah (kV) | 45 | 55 | 60 | 85 | ||
| 50% Impuls | Positif (kV) | 100 | 130 | 160 | 185 | |
| Negatif (kV) | 110 | 175 | 205 | |||
| Menahan Tegangan | Frekuensi daya satu menit | Kering (kV) | 65 | 70 | 90 | 110 |
| Basah (kV) | 40 | 50 | 55 | 75 | ||
| pulsa (kV) | 110 | 150 | ||||
| Radio-Influence-Voltage Data | Uji Tegangan ke Tanah (kV) | 15 | 15 | 22 | 30 | |
| RIV maksimum pada 1000kHz (uV) | 8000 | 8000 | 12000 | 16000 | ||
| Tegangan tusukan frekuensi daya (kV) | 135 | 135 | 145 | 185 | ||
| Beban Gagal Kantilever (kN) | 11 | 11 | 11 | 13 | ||
| Berat (kg) | 1.8 | - | - | 11.5 | ||
