GWR-12.
Ringkasan
GWR-12/36 AC luar ruangan. Sakelar Disconnect Type Tegangan Tegangan Tinggi (Disconnect Switch Short) digunakan dalam sistem tenaga listrik dengan frekuensi terukur 50 / 60Hz, tegangan pengenal 12 / 36KV. Utama untuk membuat atau melanggar sirkuit di bawah tegangan penyediaan garis di peralatan sistem distribusi tegangan tinggi di luar ruangan. DAPAT Saklar Disconnect Type Anti-Polusi terutama digunakan di area yang tercemar serius. Itu sesuai dengan standar IEC62271-103: sakelar tegangan tinggi.
Kondisi ambient.
Ketinggian: ≤1000m;
Suhu sekitar: + 50 ℃ ~ -30 ℃;
Kecepatan angin: ≤35m / s;
Intensitas gempa: ≤8 derajat;
Polusi udara: iv;
Ketebalan es: ≤10mm;
Kejadian yang berlaku dari saklar tipe normal harus bebas dari aggadasi kimia, debu dan benda volatile & kaustik lainnya.

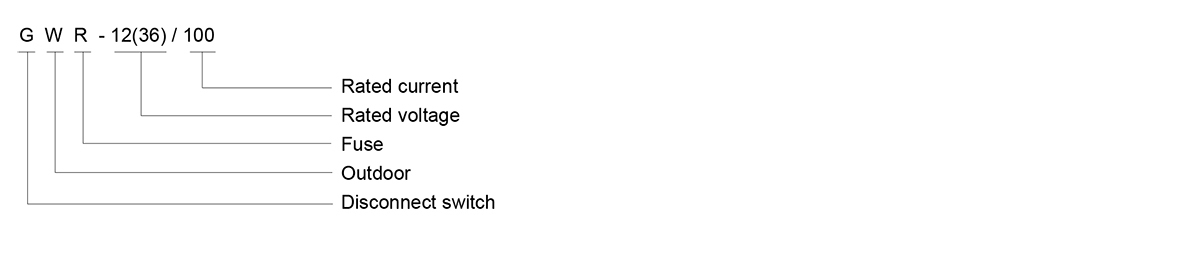

Model
Fitur Struktur
Disconnect Switch terdiri dari komponen sekering, bingkai dan pengoperasian isolator, kontak tetap, blade kontak dan mekanisme pegas tautan.
Potongan sekering berkumpul: terutama digabungkan dengan kontak atas, bawah bergerak, dan tetap, busing memadamkan bushing, isolator, dan bagian dukungan mount, selama pekerjaan normal, sekering yang menghubungkan sambungan yang bergerak dari busing memadamkan bushing yang bergerak, bushing arc memadamkan posisi tertutup di bawah tekanan kontaktor tetap.
Bingkai: Basis ditekuk dari lembaran baja, sumbu dengan cross lengan menarik melalui pusat bingkai. Lubang dibor di dasar digunakan untuk memperbaiki posting isolator.
Insulator Posting dan Operasi: Anti-Erode Post Insulator.
Kontaktor tetap: Blade kontak terbuat dari pelat tembaga merah, ditetapkan pada isolator posting dan ujung level yang diperpanjang untuk menghubungkan kabel dan terbalik dari kurva yang terhubung dengan menghubungi blade.
Hubungi Blade: Ini terbuat dari dua bagian persegi panjang pelat tembaga merah, kedua ujung pisau kontak yang terpasang dengan pegas spiral untuk menyesuaikan tekanan kontak.
Switch dapat dioperasikan dikombinasikan dengan mekanisme CS pemasangan vertikal pada kutub listrik ganda luar ruangan.

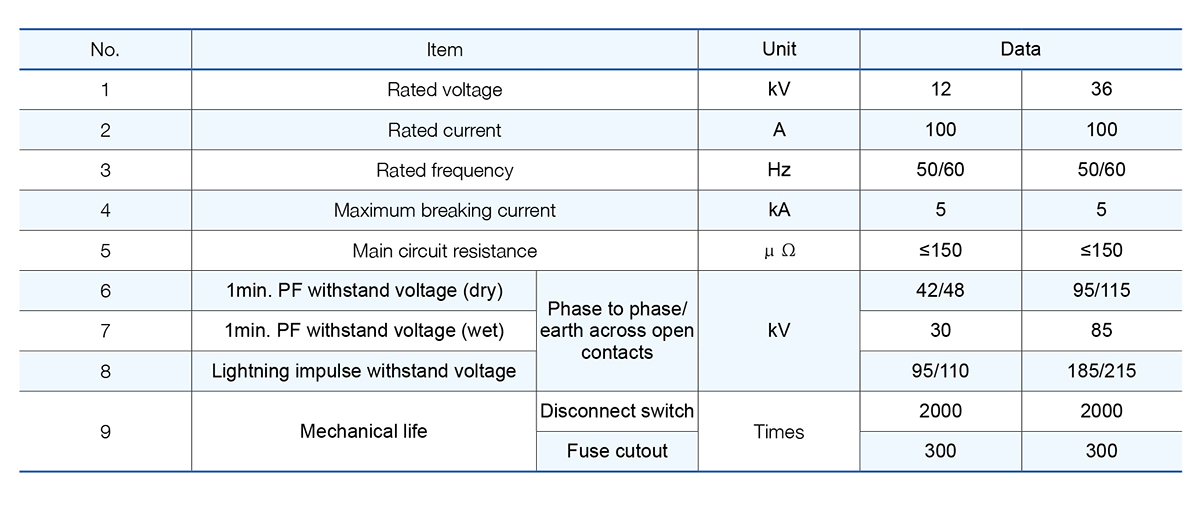

Spesifikasi teknis

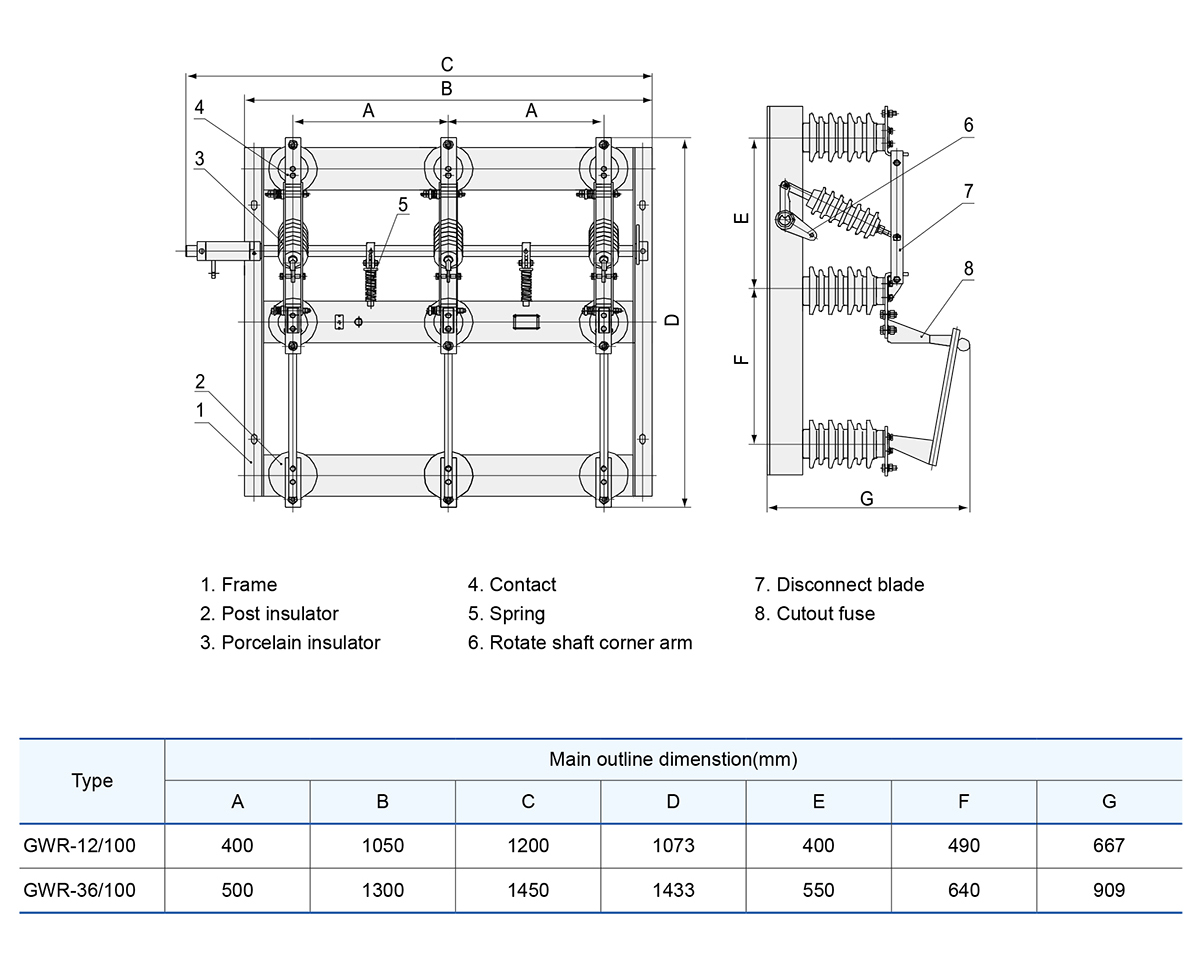

Garis besar dimensi.
