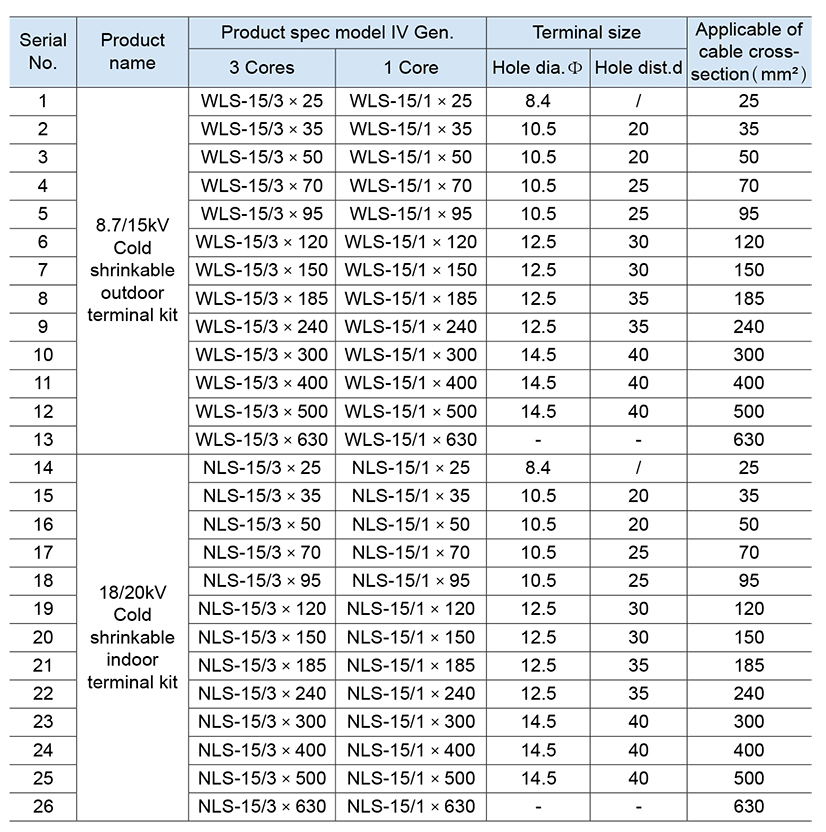

WLS-15/3 * 50
Teknik menyusut dingin penuh:
Tanpa pekerjaan kebakaran dan alat-alat khusus, cukup tarik sumbu dengan lembut, akan menarik kembali elastisitasnya sendiri, jadi pasang ke kabel dengan cermat, setiap spesifikasi dapat diterapkan pada berbagai diameter kabel, kompatibilitas kuat dengan diameter kabel.
Keandalan isolasi:
Menggunakan karet silikon cair untuk memastikan isolasi yang baik dan elastisitas tinggi. Selalu menjaga tekanan radial konstan pada badan kabel setelah instalasi, insulasi badan utama produk dan unit kontrol stres listrik preform secara keseluruhan di pabrik, sedikit kapasitas pembuangan parsial, \"pernapasan \" dengan tubuh kabel secara bersamaan.
Kinerja yang stabil:
Tabung pendukung menggunakan pengelasan ultrasonik, untuk memastikan keandalan dan stabilitas produk, tarik tarik permanen dan tingkat deformasi yang lebih rendah, meningkatkan masa garansi produk.
Penyegelan yang andal:
Tubuh terminal berkoordinasi dengan lengan jari cabang menyusut dingin, pipa isolasi menyusut dingin dan tabung segel senyum dingin; Kit bersama menengah mengadopsi dengan tiga lapisan teknologi penyegelan tahan air, untuk memastikan kinerja aksesori kelembaban segel yang sangat baik.
Mudah untuk instalasi:
Instalasi sederhana, operasi yang mudah, mudah dikuasai. Jarak stripping pendek dan permintaan ruang instalasi sedikit sementara pretreatment kabel. Metode pentanahan dengan menggunakan pegas gaya konstan untuk memperbaiki keunggulan Bumi tanpa pengelasan atau terikat kawat tembaga, dan salah satu ujung tanah telah dikompres dengan terminal, instalasi yang lebih nyaman, aman dan dapat diandalkan.
Banyak digunakan:
Resistansi polusi, ketahanan penuaan, hidrofobik yang baik, dan memiliki ketahanan korosi yang sangat baik, tahan dingin dan resistensi terhadap sinar ultraviolet, untuk memastikan penggunaan kinerja jangka panjang dan stabil. Terutama cocok untuk ketinggian tinggi, dingin, lembab, kabut garam dan area polusi berat
Parameter kinerja utama bahan karet silikon cair
| Nomor Seri | Barang | Nilai | Tes Standar | |
| Isolasi Silicone Rubber. | Karet silikon konduktif | |||
| 1 | Kekerasan JIS A. | 40 ± 5. | 40 ± 5. | GB / T531. |
| 2 | Kekuatan Tarik KKL. | ≥ 6.5. | ≥ 6.5. | GB / T528. |
| 3 | Perpanjangan putus% | ≥ 650. | ≥ 650. | GB / T528. |
| 4 | Kekuatan merobek N / mm | ≥ 30. | ≥ 30. | GB / T529. |
| 5 | Resistivitas volume | ≥ 5.0 × 10 ^ 14 | ≤ 1,5 × 10 ^ 3 | GB / T1692. |
| 6 | Permittivitas (50MHz) | 2.8-3.5. | GB / T1693. | |
| 7 | Nilai Tangen Kerugian Dielektrik | ≤ 0,01. | GB / T1693. | |
| 8 | Anti-Pelacakan | ≥ 1a3.5. | GB / T6553. | |
| 9 | Kekuatan Dielektrik KV / mm | ≥ 26. | GB / T1695. | |
| 10 | Set tarik | ≤ 10% | ||
Metode kontrol stres yang andal untuk aksesori kabel menyusut dingin
| Saat ini, ada dua jenis mode kontrol stres seperti stres kerucut dan pipa stres di aksesori kabel daya 35 kV dan tegangan di bawah. Menggunakan metode stres kerucut meringankan konsentrasi stres medan listrik, itu adalah metode yang paling dapat diandalkan dan paling efektif dari sudut pandang listrik. Stres kerucut dengan memotong perisai insulasi untuk menyebar, membuat bentuknya berbentuk terompet, meningkatkan distribusi medan listrik, mengurangi intensitas medan listrik permukaan fraktur dari lapisan semi-konduksi luar, menjaga masa operasi kabel. Ini juga untuk menggunakan metode kontrol kerucut stres untuk menghomogenisikan medan listrik dalam sistem 110 kV atau tegangan yang lebih tinggi. Jika memilih metode tabung kontrol stres, dispersi bahan besar dari tabung kontrol stres, kerugian seperti kinerja produk tidak stabil dan gaya penahannya kecil antara aksesori dan isolasi kabel, dll. Jadi kami memilih keandalan tinggi. Stres Cone Control Mode. |  |
Standar untuk penilaian kabel dingin menyusut
GB11033 Persyaratan Echnical dasar dari tegangan pengenal tidak lebih tinggi dari 26/35 kv aksesoris kabel daya.
Kabel daya berisolasi IEC60502 dan aksesori tegangan pengenal 1 kV hingga 30 kV.
Prosedur uji GB5589 dari penilaian kabel.
Prosedur uji GB9327 kompresi konduktor kabel dan sambungan koneksi mekanis.
GB / T14315 kompresi tembaga, terminal aluminium dan pipa penghubung untuk konduktor kawat dan kabel.
JB7829 Terminal tipe panas menyusut dalam dan luar ruangan untuk kabel daya tegangan pengenal tidak lebih tinggi dari 26/35 kV.
GB / T12706.4-2002 Bagian keempat dari kabel daya berinsulasi dan aksesoris tegangan pengenal 1 KV hingga 30 KV: Persyaratan pengujian untuk aksesori kabel daya tegangan pengenal 6 KV hingga 35 KV.
JB / T 10740-2007 Insulated Power Cable Cold Shrinkable Type Penilaian Tekanan Pengaya 6KV (um = 7.2KV) ke 35KV (um = 40.5kv).
JB / T 8144-1995 Persyaratan teknis dasar untuk aksesori kabel daya tegangan pengenal tidak lebih tinggi dari 26 / 35KV.
GB311.1-1997 Koordinasi insulasi untuk peralatan transmisi dan transformasi tegangan tinggi.
GB / T 311.2-2002 Koordinasi insulasi.
GB50150-2008 Standar Uji Penerimaan untuk Peralatan Listrik Teknik Peralatan Listrik.
DL / T 620-1997 Perlindungan Overvoltage dan koordinasi insulasi untuk peralatan listrik AC.
Rentang aplikasi produk
Aplikasi produk seri dingin yang dibuat dingin kami: tegangan peringkat 0,6 / 1 kv, bagian nominal: 10-630 mm2 inti tunggal, dua inti, tiga core, empat core dan lima core dari kabel listrik berinsulasi polietilen dan karet;
Nilai Tegangan 8.7 / 10KV, 8,7 / 15KV, Bagian Nominal: 25-630 mm2;
Nilai tegangan 12/20KV, 18 / 20KV, Nominal Bagian: 25-400 mm2;
Nilai tegangan 21 / 35KV, 26 / 35KV, bagian nominal: 50-500 mm2;
Inti tunggal dan tiga core polietilen terkait silang terisolasi dan
kabel daya berisolasi karet.
Lingkungan dan Ketentuan Aplikasi
Tingkat polusi lingkungan: Level IV yang tercemar area;
Properti seperti tingkat isolasi, kapasitas pembawa arus, suhu kerja jangka panjang dan suhu hubung singkat, dll. Semua memenuhi persyaratan teknis kabel pendukung. Banyak digunakan dalam industri daya listrik, minyak bumi, bahan kimia
Rekayasa, Tambang, Kereta Api, Baja, dll. Terutama cocok untuk kabut garam, dingin parah, humid-panas tinggi, dan acara-acara yang tidak menguntungkan menggunakan api terbuka.
