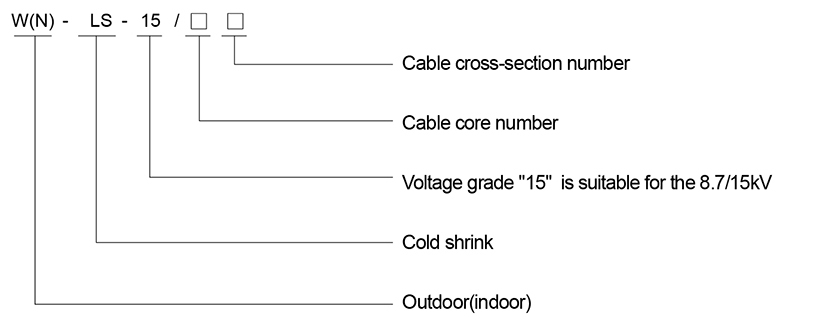

WLS-15/3*50
HAIVOL
Teknik penyusutan dingin penuh:
Tanpa pekerjaan api dan alat -alat khusus, cukup tarik sumbu dengan lembut, akan menarik kembali elastisitasnya sendiri, jadi menempel pada kabel dengan cermat, setiap spesifikasi dapat diterapkan pada berbagai diameter kabel, kompatibilitas yang kuat dengan diameter kabel.
Keandalan isolasi:
Menggunakan karet silikon cair untuk memastikan isolasi yang baik dan elastisitas tinggi. Selalu mempertahankan tekanan radial konstan pada bodi kabel setelah pemasangan, bodi utama isolasi produk dan unit kontrol stres listrik preform secara keseluruhan di pabrik, kapasitas pelepasan parsial yang kecil, 'bernafas ' dengan tubuh kabel secara bersamaan.
Kinerja stabil:
Tabung pendukung menggunakan pengelasan ultrasonik, untuk memastikan keandalan dan stabilitas produk, tarik permanen dan tingkat deformasi yang lebih rendah, meningkatkan periode garansi produk.
Penyegelan yang andal:
Tubuh terminal berkoordinasi dengan lengan jari cabang psikiater dingin, pipa isolasi penyusutan dingin dan tabung segel terminal penyusutan dingin; Kit sambungan menengah mengadopsi dengan tiga lapisan teknologi penyegelan tahan air, untuk memastikan kinerja kelembaban seal yang sangat baik dari aksesori.
Mudah untuk instalasi:
Instalasi sederhana, operasi yang nyaman, mudah dikuasai. Jarak pengupasan pendek dan permintaan ruang instalasi tidak sedikit saat pretreatment kabel. Metode grounding dengan menggunakan pegas gaya konstan untuk memperbaiki timah bumi tanpa pengelasan atau kawat tembaga terikat, dan salah satu ujung tanah telah dikompresi dengan terminal, instalasi yang lebih nyaman, aman dan dapat diandalkan.
Digunakan secara luas:
resistensi polusi, resistensi penuaan, hidrofobik yang baik, dan memiliki resistensi korosi yang sangat baik, resistensi dingin dan resistensi terhadap sinar ultraviolet, untuk memastikan penggunaan kinerja jangka panjang dan stabil. Terutama cocok untuk ketinggian tinggi, dingin, lembab, kabut garam dan area polusi yang berat
Parameter kinerja utama bahan karet silikon cair
| No. Serial No. | Barang | Nilai | Standar uji | |
| Karet silikon isolasi | Karet silikon konduktif | |||
| 1 | Kekerasan jis a | 40 ± 5 | 40 ± 5 | GB/T531 |
| 2 | Kekuatan tarik MPa | ≥ 6,5 | ≥ 6,5 | GB/T528 |
| 3 | Perpanjangan di Break % | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | Merobek kekuatan n/mm | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | Resistivitas volume | ≥ 5.0 × 10^14 | ≤ 1,5 × 10^3 | GB/T1692 |
| 6 | Izin (50MHz) | 2.8-3.5 | GB/T1693 | |
| 7 | Nilai Tangen Kerugian Dielektrik | ≤ 0,01 | GB/T1693 | |
| 8 | Anti-pelacakan | ≥ 1A3.5 | GB/T6553 | |
| 9 | Kekuatan dielektrik kv/mm | ≥ 26 | GB/T1695 | |
| 10 | Set tarik | ≤ 10% | ||
Metode kontrol stres yang andal untuk aksesoris kabel penyusutan dingin
| Saat ini, ada dua jenis mode kontrol stres seperti stres kerucut dan pipa tegangan di aksesori kabel daya 35 kV dan di bawah tegangan. Menggunakan metode stres kerucut mengurangi konsentrasi tegangan medan listrik, ini adalah metode yang paling dapat diandalkan dan paling efektif dari sudut pandang listrik. Stres kerucut dengan memotong perisai isolasi untuk outpread, membuat bentuknya berbentuk terompet, meningkatkan distribusi medan listrik, mengurangi intensitas medan listrik dari permukaan fraktur dari lapisan semi-konduktor luar, mempertahankan masa operasi kabel. Ini juga menggunakan metode kontrol kerucut stres untuk menghomogenisasi medan listrik dalam sistem 110 kV atau tegangan lebih tinggi. Jika memilih metode tabung kontrol tegangan, dispersi material besar dari tabung kontrol tegangan, kerugian seperti kinerja produk tidak stabil dan gaya holding kecil antara aksesori dan isolasi kabel, dll. Jadi kami memilih keandalan tinggi mode kontrol kerucut stres. |  |
Standar untuk Penilaian Kabel Penyusutan Dingin
GB11033 Persyaratan Eknis Dasar dari tegangan pengenal tidak lebih tinggi dari 26/35 kV Aksesori kabel daya.
IEC60502 Kabel Daya Terisolasi dan aksesori tegangan pengenal 1 kV hingga 30 kV.
Prosedur uji GB5589 dari penilaian kabel.
GB9327 Prosedur uji kompresi konduktor kabel dan sambungan koneksi mekanis.
GB/T14315 Kompresi Tembaga, Terminal Aluminium, dan Pipa Penghubung untuk Kawat dan Konduktor Kabel.
JB7829 Terminal tipe panas dalam dan luar ruangan untuk kabel daya dari tegangan pengenal yang tidak lebih tinggi dari 26/35 kV.
GB/T12706.4-2002 Bagian keempat dari kabel daya terisolasi dan aksesori tegangan pengenal 1 kV hingga 30 kV: Persyaratan uji untuk aksesori kabel daya dari tegangan pengenal 6 kV hingga 35 kV.
JB/T 10740-2007 Power Cable Power Cold Cold Tipe Penyelusuran Penilaian Tegangan Nilai 6kV (UM = 7.2kV) hingga 35kV (UM = 40.5kV).
JB/T 8144-1995 Persyaratan teknis dasar untuk aksesori kabel daya dari tegangan pengenal yang tidak lebih tinggi dari 26/35kV.
GB311.1-1997 Koordinasi isolasi untuk peralatan transmisi dan transformasi tegangan tinggi.
GB/T 311.2-2002 Koordinasi isolasi.
GB50150-2008 Standar Uji Penerimaan untuk Peralatan Instalasi Peralatan Listrik Peralatan Listrik.
DL/T 620-1997 Perlindungan tegangan dan koordinasi isolasi untuk peralatan listrik AC.

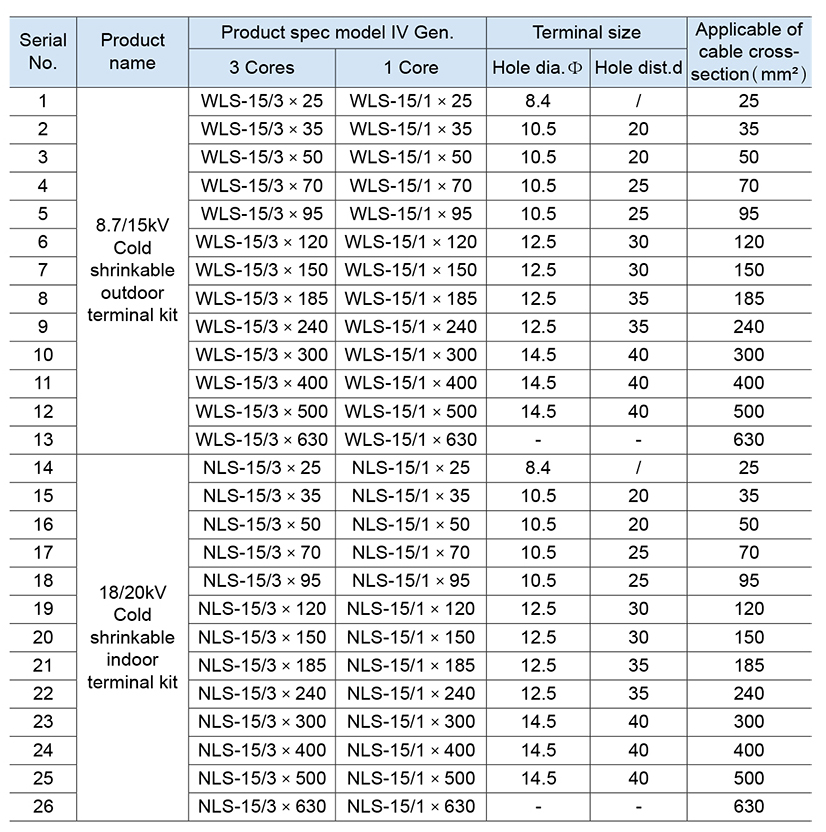

Rentang Produk Aplikasi
Penerapan produk seri yang dapat diproduksi dingin kami: tegangan pengenal 0,6/1 kV, bagian nominal: 10-630 mm2 inti tunggal, dua inti, tiga inti, empat inti dan lima inti kabel daya terisolasi polietilen dan karet yang terisolasi karet;
Tegangan Nilai 8.7/10kV, 8.7/15kV, Bagian Nominal: 25-630 mm2;
Tegangan terukur 12/20kV, 18/20kV, Bagian Nominal: 25-400 mm2;
Tegangan Nilai 21/35kV, 26/35kV, Bagian Nominal: 50-500 mm2;
Inti tunggal dan tiga inti dari polietilen silang terisolasi dan
Kabel Daya Terisolasi Karet.
Lingkungan dan Ketentuan Aplikasi
Tingkat Polusi Lingkungan: Level IV Area Pencemahan;
Properti seperti tingkat isolasi, kapasitas pembawa saat ini, suhu kerja jangka panjang dan suhu sirkuit pendek, dll. Semua memenuhi persyaratan teknis kabel pendukung. Banyak digunakan dalam industri tenaga listrik, minyak bumi, bahan kimia
Teknik, Tambang, Kereta Api, Baja, dll. Terutama cocok untuk kabut garam, dingin yang parah, panas lembab yang tinggi, dan kesempatan yang tidak menguntungkan menggunakan api terbuka.
